| الاسم التجاري: | ROYAL TECHNOLOGY |
| رقم الطراز: | RT-R2R |
| الـ MOQ: | 1 |
| السعر: | قابل للتفاوض |
| شروط الدفع: | الاعتماد المستندي، تي/تي |
| القدرة على التوريد: | 4 sets/month |
نظام رول إلى رول شبكة الفراغ هو نوع من معدات التصنيع المستخدمة لإيداع الأفلام الرقيقة على رصيف مرن يتم تغذيتها باستمرار من لفة إلى أخرى.هذا النظام يستخدم عادة في الصناعات مثل الإلكترونيات، البصريات، والتغليف للتطبيقات مثل الطلاء والخلايا الشمسية والإلكترونيات المرنة.
في هذا النظام، يتم استخدام غرفة فراغ لإيداع أفلام رقيقة على شبكة متحركة من المواد.التبذير هو عملية يتم فيها طرد الذرات أو الجزيئات من مادة الهدف الصلبة بسبب قصف الهدف من قبل الجسيمات الطاقةهذه الذرات أو الجزيئات المنبوذة تشكل بعد ذلك فيلم رقيق على الركيزة.
نظام رول إلى رول شبكة الفراغ رذاذ عادة ما يتضمن مكونات مثل:
غرفة الفراغ: هذا هو المكان الذي تتم فيه عملية التنقيط في ظل ظروف فراغ خاضعة للرقابة.
نظام التعامل مع الأساس: يسيطر هذا النظام على حركة الأساس المرن من خلال عملية التنقيط.
كاثودات البث مع أهداف معدنية: هذه هي المواد التي يتم فيها بث الذرات أو الجزيئات لتشكيل الفيلم الرقيق على الركيزة.
مصادر الطاقة: هذه توفر الطاقة اللازمة لعملية التدفق.
نظام إمداد الغاز: يقدم هذا النظام الغازات المطلوبة لعملية التبويث.
نظام التحكم: يسيطر هذا على معايير العملية مثل معدل الترسب وسماكة الفيلم والتكافل.
يقدم نظام رول إلى رول شبكة الفراغ المزايا مثل ارتفاع معدل الإنجاز، قابلية التوسع، والقدرة على طلاء مناطق كبيرة مع أفلام رقيقة.مناسبة لإنتاج الجماعي للمواد ذات الأفلام الرقيقة على الركائز المرنة.
في نظام رول إلى رول شبكة الفراغ رذاذ، يمكن استخدام أنواع مختلفة من أهداف رذاذ اعتمادا على الخصائص المرجوة والتطبيقات من الأفلام الرقيقة التي يتم إيداعها.بعض الأنواع الشائعة من أهداف البث تشمل:
الأهداف المعدنية: وهي مصنوعة من المعادن الخالصة أو سبائك المعادن ويتم استخدامها عادة لإيداع أفلام معدنية رقيقة. وتشمل الأمثلة الألومنيوم والنحاس والذهب والفضة والتيتانيوموأهداف الفولاذ المقاوم للصدأ.
أهداف الأكسيد: تتكون هذه الأهداف من أكسيدات المعادن وتستخدم لإيداع أفلام رقيقة من الأكسيد. وتشمل الأمثلة أهداف أكسيد الإنديوم والصين (ITO) وأكسيد الزنك (ZnO) وأكسيد التنتالوم (Ta2O5).
أهداف النيتريد: تستخدم هذه الأهداف لإيداع أفلام رقيقة من النيتريد. وتشمل الأمثلة أهداف نتريد التيتانيوم (TiN) ونتريد الألومنيوم (AlN).
أهداف السيليسيد: تتكون هذه الأهداف من السيليسيدات المعدنية وتستخدم لإيداع أفلام رقيقة من السيليسيد. تشمل الأمثلة أهداف سيليسيد التيتانيوم (TiSi2) وسلسيد التونغستن (WSix).
أهداف الكبريتيد: تستخدم هذه الأهداف لإيداع أفلام رقيقة من الكبريتيد. وتشمل الأمثلة أهداف ديزولفيد الموليبدينوم (MoS2) وكبريتيد الزنك (ZnS).
الأهداف المركبة: تتكون هذه الأهداف من مواد متعددة وتستخدم لإيداع أفلام رقيقة ذات خصائص محددة. على سبيل المثال،يمكن أن يكون الهدف مزيجًا من المواد المعدنية والسيرامية لتكوينات فيلم فريدة.
أهداف السبائك: هذه الأهداف مصنوعة من تركيبات السبائك وتستخدم لإيداع أفلام رقيقة من السبائك ذات خصائص محددة. تشمل الأمثلة النيكل - الكروم (NiCr) ، النيكل - التيتانيوم (NiTi) ،أهداف سبائك الكوبالت والكروم (CoCr).
يعتمد اختيار الهدف من الرذاذ على عوامل مثل تكوين الفيلم المرغوب فيه، والسمك، والبنية، والخصائص.من خلال استخدام أنواع مختلفة من أهداف البوسطة في نظام البوسطة الفراغية لـ Roll-to-Roll، يمكن إيداع مجموعة واسعة من مواد الألواح الرقيقة لتطبيقات مختلفة في الصناعات مثل الإلكترونيات والبصريات والطاقة وغيرها.
التطبيقات:
الورق الإلكتروني، الدوائر المرنة، الطاقة الكهروضوئية، الشرائط الطبية، RFID (التعرف على الترددات الراديوية) والأفلام منخفضة E، طلاء الأفلام الرقيقة ITO
تقدم عمليات ترسب الرقاقات المتدحرجة (R2R) طريقة متعددة الاستخدامات وقابلة للتوسع لتترسب الأفلام الرقيقة على الركائز المرنة بشكل مستمر.
تجد هذه التكنولوجيا مجموعة واسعة من التطبيقات في مختلف الصناعات بسبب قدرتها على طلاء مناطق كبيرة بسرعة عالية بأفلام رقيقة من مواد مختلفة.
تتضمن بعض التطبيقات الشائعة لإرساء رصيف R2R:
الإلكترونيات المرنة: يتم استخدام R2R web sputtering على نطاق واسع في إنتاج الأجهزة الإلكترونية المرنة مثل الشاشات المرنة وعلامات RFID والبطاقات الذكية والأجهزة الإلكترونية القابلة للارتداء.يسمح بإرسال ترانزستورات فيلم رقيق، الأقطاب الكهربائية الموصلة، والطبقات الحاجز على الركائز المرنة.
الخلايا الشمسية: الخلايا الشمسية ذات الفيلم الرقيق تستفيد من R2R sputtering لترسب طبقات أشباه الموصلات أو الممتصات مثل السيليكون غير الملموس ، وتيلوريد الكادميوم ، و
السيلينيد الحديدي الحديدي النحاسي (CIGS) على الركائز المرنة. تسمح هذه التكنولوجيا بتصنيع أجهزة الطاقة الضوئية ذات الأفلام الرقيقة بكلفة فعالة وعالية.
الأفلام الحاجزية: يستخدم R2R شبكة رذاذ لإيداع الأفلام الحاجزية مع خصائص الحاجز الغازية ممتازة على الركائز المرنة لحماية المواد الحساسة من الرطوبة، الأكسجين،وعوامل بيئية أخرىهذه الأفلام الحاجز تجد تطبيقات في التعبئة والتغليف والإلكترونيات والعروض.
الطلاء الزخرفي: يتم استخدام ترسب R2R في إنتاج الطلاء الزخرفي على الركائز المرنة للتطبيقات في تصميم السيارات، الإلكترونيات الاستهلاكية،والزجاج المعمارييمكن تطبيق مواد مثل الطبقات المعدنية، طلاء الأكسيد، وطلاء التداخل متعدد الطبقات باستخدام هذه التقنية.
أجهزة الاستشعار المرنة: تمكن R2R من رذاذ شبكة الرشاشات من ترسب عناصر أجهزة الاستشعار ذات الأفلام الرقيقة على الركائز الرقيقة للتطبيقات في أجهزة الاستشعار القابلة للارتداء وأجهزة الرعاية الصحية وتطبيقات إنترنت الأشياء.أجهزة استشعار مثل أجهزة استشعار درجة الحرارة، أجهزة استشعار الرطوبة وأجهزة استشعار الغاز يمكن تصنيعها باستخدام هذه التقنية.
الأفلام البصرية: يتم استخدام R2R التنقيط لإيداع الطلاءات البصرية على الركائز المرنة للتطبيقات في الطلاءات المضادة للإنعكاس، الطلاءات العاكسة، المرشحات البصرية،والمرشحات اللونية المستخدمة في العروض، العدسات، والأجهزة البصرية.
دمج الإلكترونيات المطبوعة: يمكن دمج R2R web sputtering مع عمليات الإلكترونيات المطبوعة لإنشاء أجهزة هجينة مع كل من المكونات المطبوعة والمتقطعة.
هذا التكامل يسمح بإنتاج أجهزة إلكترونية فعالة وفعالة من حيث التكلفة على الأساسات المرنة.
بشكل عام ، فإن تنوع وتوسع تكنولوجيا ترسب R2R شبكة الرذاذ تجعلها مناسبة لمجموعة واسعة من التطبيقات في الصناعات مثل الإلكترونيات والطاقة والتغليف والبصريات ،وأجهزة استشعار، عندما تكون هناك حاجة للفيلم الرقيق على الركائز المرنة.

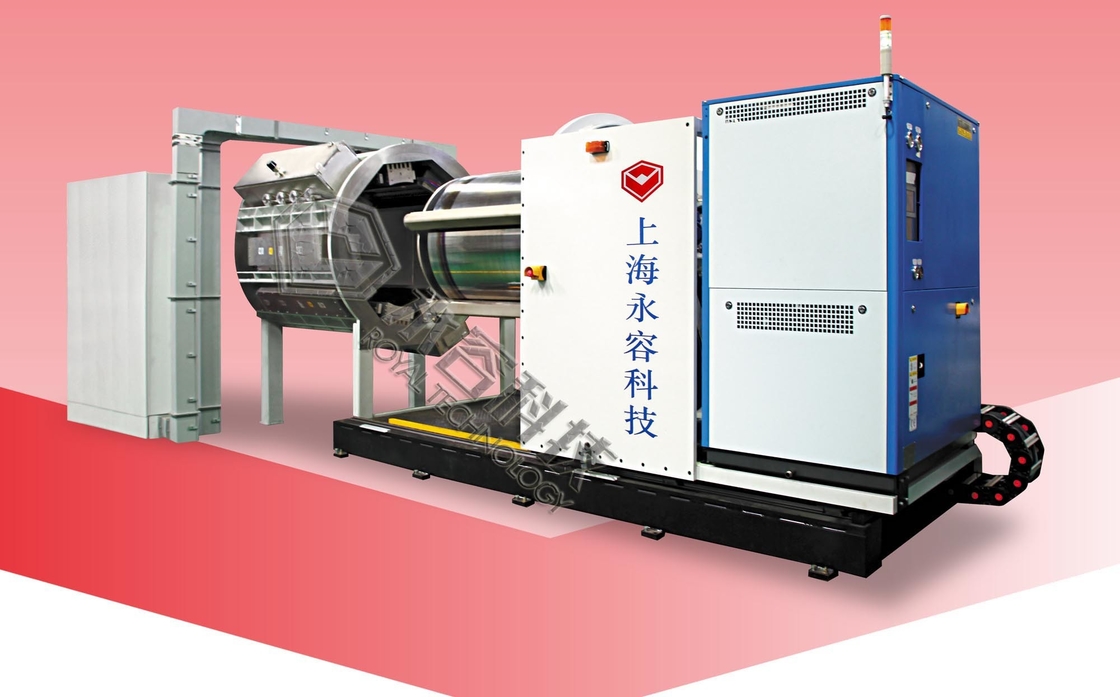

تخطيط R2R للجهاز
| يوفر MultiWeb Coater الميزات الرئيسية التالية: | ||||||||
| A. غرفة واحدة مقسمة إلى مناطق متعددة الضغط لاستيعاب مصادر ترسب مختلفة. | ||||||||
| ب - قدرات ترسب متزامنة متعددة المصادر في مرور شبكة واحدة، لطلاء متعدد الطبقات. | ||||||||
| ج - الاتجاه المعكوس لتلف الشبكة يسمح بإيداع طبقات غير محدودة دون كسر الفراغ. | ||||||||
| D. آليات التعامل الدقيقة للشبكة مع دليل الحافة للسماح بمرورات متعددة دون فقدان التوجيه (اختياري) | ||||||||
| E. نظام محرك شبكة AC Invert للسيطرة الدقيقة على سرعات شبكة متعددة. | ||||||||
| F. أنظمة مراقبة سمك البصرية و/أو المقاومة في الصف، للسيطرة على سمك التركيب الدقيق والتكافل. (اختياري) | ||||||||
| تم تصميم غرفة G من SUS304L من الفولاذ المقاوم للصدأ مع مكونات غازية منخفضة لضمان فراغ أعمق. | ||||||||
| H. ضخ الفراغ عن طريق مزيج من مضخة التوربو جزيئية و cryogenics درجة حرارة منخفضة، لتوفير فراغ نظيف دون رطوبة أو تلوث الزيت. | ||||||||
| أفلام الودائع | ||||||||
| 1مادة الركيزة: PET، PEN، PES، PI، PC، PA، TAC... الأفلام | ||||||||
| 2سمك الغطاء: 15~300μm | ||||||||
| 3أساليب الترسب: AC Reactive لـ SiO2 ((Dielectric) ؛ DC النبضية لـ ITO (Metal & Conductor) | ||||||||
| 4موصل أكسيد TCO: ITO، AZO، IZO... | ||||||||
| 5الموصل المعدني: | ||||||||
| 6فيلم ضوئي: Ta2O5، Nb2O5، SiO2، TiO2... | ||||||||
| 7أشباه الموصلات: | ||||||||
| 8العازل: SiO2، SiNx، AlOx، AlNx... | ||||||||
| 9التكافؤ: ± 5٪ عبر الشبكة | ||||||||
| المواصفات العامة | ||||||||
| جسم غرفة الفراغ: المناطق متعددة الضغط في غرفة واحدة | ||||||||
| العربات المتحركة: العربة المتحركة | ||||||||
| منطقة الترسب: 2 × منطقة الرذاذ (اختياري: 3 منطقة الرذاذ) | ||||||||
| مصدر البث: 2 X مصدر البث الكاثودي المزدوج (اختياري: 3 مصدر البث الكاثودي المزدوج) | ||||||||
| معالج الأساس المسبق: مصدر الأيونات الخطي | ||||||||
| عرض الشبكة: 1300mm | ||||||||
| قطر التلف: Φ600mm Max | ||||||||
| اتجاه التلف: ثنائي الاتجاه | ||||||||
| سمك القالب: 15 ~ 300μm | ||||||||
| سرعة خط الويب:0.5~10M/min | ||||||||
| التوتر الشبكي: 5.0PLI Max 0.5PLI Min | ||||||||
| محاذاة الشبكة: ±3 ملم (مرور واحد) | ||||||||
| مضخة الفراغ العالي: مضخة توربو | ||||||||
| مضخة الفراغ الخام: مضخة جافة ومضخة تنفيس | ||||||||
| مضخة الرطوبة: البوليكولد كريوجينيك | ||||||||
| مراقبة سمك الترسب: مراقبة (اختياري) | ||||||||
| أ: الإرسال البصري، ب: مقاومة التيار الدودي | ||||||||
| تشغيل النظام: تشغيل نظام الكمبيوتر القائم على PLC | ||||||||

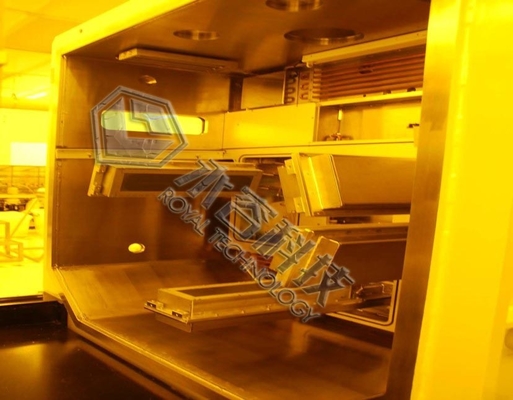

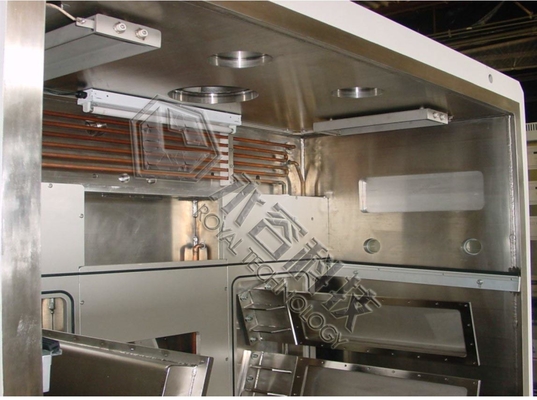

| غرفة الفراغ | ||||||||
| تم تصميم غرفة الفراغ كصندوق أفقي مصنوع من SUS304L الفولاذ المقاوم للصدأ الملمع ، مع فتحات في نهاية واحدة.الجزء السفلي من المنطقة المقسمة سوف يحتوي على مصدر ترسب مع الملحقات، في حين أن الجزء العلوي سوف تستوعب عربة الشبكة. | ||||||||
| بناء الغرفة: مربع أفقي مع فتحة واحدة | ||||||||
| هيكل الغرفة: غرفة واحدة منطقة الضغط المتعدد | ||||||||
| هيكل الغرفة: SS41 الصلب الخفيف، طلاء | ||||||||
| مادة الغرفة: SUS304L الفولاذ المقاوم للصدأ الملمع | ||||||||
| مقسم منطقة الضغط: لوحة الألومنيوم | ||||||||
| شاهد المواد المعدنية: البوليكاربونات | ||||||||
| مناطق ضغط الفراغ: 4 (منطقة تلوين 1 ، مناطق ترسب 2 ، منطقة عازلة 1) |

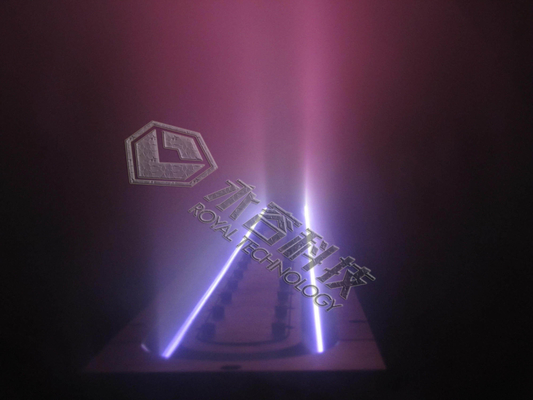

توزيع الكاثودات
فريقنا من الفنيين ذوي الخبرة يوفر الدعم التقني المتفوق والخدمة للوحة إلى لفة طلاء آلة لدينا.
نحن متاحون للإجابة على أي أسئلة أو مخاوف لديك حول الآلة وتشغيلها فنيونا على دراية بكل جوانب تشغيل الآلة وصيانتهاويمكن أن تقدم المشورة الخبراء لضمان أفضل أداء للجهاز.
نحن أيضا نقدم الصيانة الوقائية وخدمة الطوارئ لآلة الطلاء الخاصة بك.فنيونا لديهم الوصول إلى أحدث التقنيات والتدريب لضمان أداء آلة الخاص بك بشكل مثاليكما نقدم التدريب على الموقع والدعم التقني للجهاز، فضلا عن قطع الغيار والاكسسوارات.
نحن نسعى جاهدين لتوفير أعلى مستوى من خدمة العملاء والرضا، ونحن ملتزمون بضمان أن آلة طلاء رول إلى رول تسلم أعلى جودة المنتج في كل مرة.إذا كان لديك أي أسئلة أو مخاوفلا تتردد في الاتصال بنا
