| الاسم التجاري: | ROYAL |
| رقم الطراز: | RTAC1800 |
| الـ MOQ: | 18 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | L / C ، D / A ، D / P ، T / T. |
| القدرة على التوريد: | 22 مجموعة في الشهر |

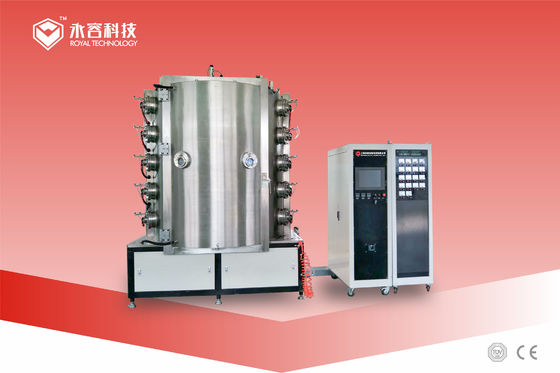

خصائص معدات طلاء PVD السيراميكية:
1غرفة الفراغ عمودية باب واحد مفتوح ، 304 تصنيع الفولاذ المقاوم للصدأ ، غرفة الفراغ القطر الداخلي من φ1400mm-Φ2000mm ؛
2نظام الفراغ بواسطة مضخة الشفرة الدوارة، مضخة الجذور ومضخات انتشار الزيت أو نظام المضخة الجزيئية
3يستخدم نظام الطلاء 1-2 من المغناطيسية المتوسطة التردد للسيطرة على مصدر الطاقة، ويحتوي على 1-2 زوج من المغناطيسية غير المتوازنة للسيطرة على الهدف، ويحتوي على 14-40 من مصادر القوس.
4مصدر طاقة ذو كفاءة عالية
5. يستخدم نظام الغاز التنفسية منتج محليًا أو مستوى تدفق الكتلة الغازية المستوردة ، مستوى تدفق الغاز التحكم (الظهار)
6. نظام التحكم الكهربائي إقامة الدائرة الكهربائية المفرطة، يقطع إمدادات المياه، يموت جهاز الإنذار الصوتي البصري؛
7نظام التحكم (الشاشة اللمسية + PLC) ، عرض الوقت الحقيقي المعلمات المفصلة، التحكم التلقائي بالكامل عملية الإنتاج بأكملها، والذاكرة التلقائية المعلمات التكنولوجية.
معدات طلاء PVD - RTAC1618 المواصفات
| النموذج | RTAC1618 | ||
| المواد | الفولاذ المقاوم للصدأ (S304) | ||
| حجم الغرفة | Φ1600*1800mm (H) | ||
| نظام المضخة | مضخة فراغ البستون الدوارة (ميكانيكية) | ||
| مضخة الفراغ الدوارة (المحافظة) | |||
| مضخة فراغ الجذور | |||
| مضخة الانتشار | |||
| التكنولوجيا | طلاء الأيونات (مصادر القوس المتعددة) | ||
| أهداف نموذجية | الكروم، التيتانيوم، الزركونيوم، التايال | ||
| غازات | مقاييس تدفق كتلة الغاز (Ar، N2) ، الأرجون، النيتروجين | ||
| المراقبة | PLC ((المراقب المنطقي القابل للبرمجة) | ||
| نظام الأمان | العديد من حواجز الأمان لحماية المستخدمين والمعدات | ||
| التبريد | إعادة تدوير مياه التبريد | ||
| التدفئة | سخان، يصل إلى 300 درجة مئوية | ||
| (باور ماكس) | 150 كيلوواط (حوالي.) | ||
| متوسط استهلاك الطاقة | 70 كيلوواط (حوالي.) | ||
معدات طلاء PVD السيراميكيةيستخدم تقنية التصفيف بالأيونات لتبخر المعادن الصلبة مثل التيتانيومالكروم بواسطة مصدر القوس الكاثودي وتكثيف المعادن المؤينة على سطح المنتج لتوليد فيلم رقيق نانو في بيئة فراغ عاليةمع الغازات التفاعلية مثل النيتروجين لتوليد ألوان مختلفة
تتوفر أحجام آلة مخصصة أخرى بناءً على أبعاد المنتج المحددة وطلب القدرة.
النموذج | RTAC-1008 | RTAC-1012 | RTAC-1215 | RTAC-1416 | RTAC-1618 | ||||||
| الحجم الداخلي للغرفة | 1000x800ملم | 1000x1200ملم | 1200x1500ملم | 1400×1600ملم | 1600×1600 مم | ||||||
| نوع مصدر الطاقة | مصدر طاقة القوس، مصدر طاقة الخيوط، مصدر طاقة تحيز النبض | ||||||||||
| هيكل غرفة الفراغ | هيكل الباب الأمامي الرأسي، نظام تصريف الهواء الخلفي وغرفة تبريد المياه مزدوجة الطبقة | ||||||||||
| مادة غرفة الفراغ | الفولاذ المقاوم للصدأ 304/316L | ||||||||||
| الفراغ النهائي | 6.0x10-4Pa (غرفة التفريغ والتنظيف والتجفيف) | ||||||||||
| سرعة ضخ الفراغ | من الغلاف الجوي إلى 8.0*10-3Pa ≤15 دقيقة | ||||||||||
| نظام ضخ الفراغ | مضخة الانتشار أو مضخة جزئية + مضخة الجذور + مضخة ميكانيكية + مضخة الاحتفاظ (يمكن اختيار النموذج المحدد وفقًا لمتطلبات العميل) | ||||||||||
| مصدر القوس | 6 وحدات أو 8 وحدات | 8 وحدات أو 10 وحدات | 10 وحدات أو 12 وحدة | 14 وحدة أو 16 وحدة | 16 وحدة أو 18 وحدة | ||||||
| إمدادات الطاقة المتحيزة | 20KW/مجموعة | 20KW/مجموعة | 30KW/مجموعة | 40KW/مجموعة | 50 كيلوواط / مجموعة | ||||||
| نموذج القيادة | الدوران والدوران الكوكبي، تنظيم سرعة التردد المتغير (يمكن التحكم بها وتعديلها) | ||||||||||
| نظام التدفئة | قابلة للتحكم والتنظيم من درجة حرارة الغرفة إلى 450 درجة مئوية (تحكم درجة حرارة PID) | ||||||||||
| الميزانية المتعددة | نظام التحكم في تدفق الغازات في العملية من ثلاث طرق أو أربع طرق ونظام العرض ، نظام الغاز التلقائي الانتقائي | ||||||||||
| نظام التبريد | وضع تبريد الدورة المائية، برج مياه التبريد أو جهاز تبريد المياه الصناعي أو نظام تبريد عميق (يتم توفيرها من قبل العملاء) | ||||||||||
| وضع التحكم | وضع الاندماج اليدوي / التلقائي ، تشغيل الشاشة اللمسية ، PLC أو تحكم الكمبيوتر | ||||||||||
| الطاقة الكلية | 30 كيلوواط | 35 كيلوواط | 45 كيلوواط | 60 كيلوواط | 75 كيلوواط | ||||||
| الإنذار والحماية | إنذار نقص المياه ، والتيار الزائد والجهد الزائد ، والدائرة المفتوحة وغيرها من الظروف غير الطبيعية للمضخات والأهداف وما إلى ذلك وتنفيذ تدابير حماية ذات الصلة ووظيفة القفل الكهربائي | ||||||||||
| منطقة المعدات | W2.5m*L3.5m | W3m*L4m | W4m*L5m | W4.5m*L6m | W5m*L7m | ||||||
| المعلمات التقنية الأخرى | ضغط الماء ≥0.2MPa، درجة حرارة الماء ≤25°C، ضغط الهواء 0.5-0.8MPa | ||||||||||
| ملاحظات | يمكن تصميم التكوين المحدد لمعدات الطلاء وفقًا لمتطلبات عملية منتجات الطلاء | ||||||||||

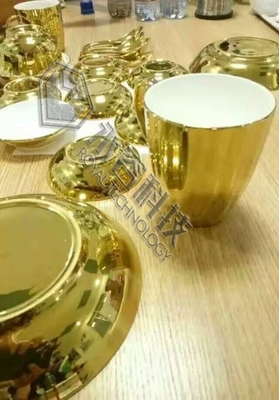

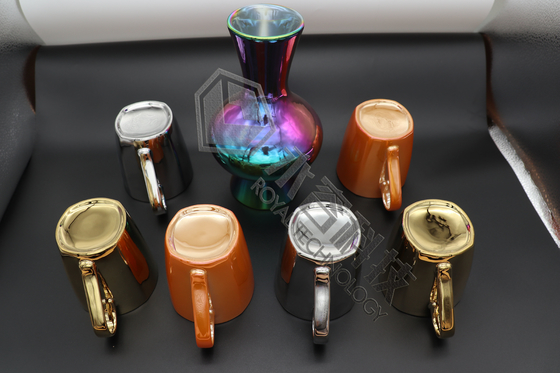

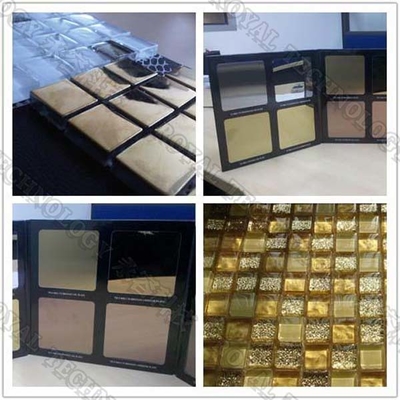

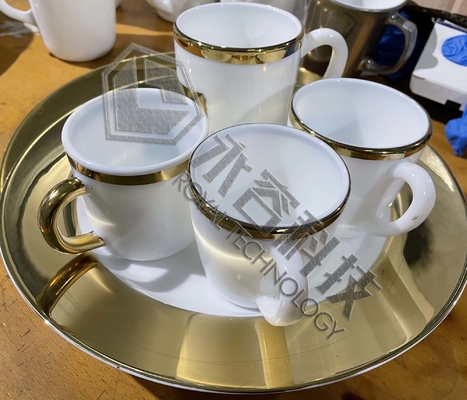

ملفات السيراميك عينات طلاء PVD
الرجاء الاتصال بنا لمزيد من المواصفات، تكنولوجيا الملكية يشرفنا لتوفير لكم حلول الطلاء الكاملة.
