| الاسم التجاري: | ROYAL |
| رقم الطراز: | RTAC |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | L / C ، T / T |
| القدرة على التوريد: | 12 مجموعات شهريا |
طلاء الذهب PVD على السيراميك ، معدات طلاء PVD الزخرفية ، آلة الطلاء متعدد القوس على منتجات الزجاج والسيراميك

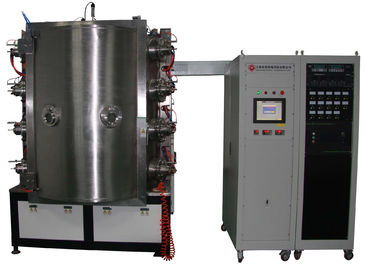

مواصفات آلة طلاء الفراغ متعدد القوس RTAC1618
| نموذج | RTAC1618 | ||
| مواد | الفولاذ المقاوم للصدأ (S304) | ||
| حجم الغرفة | Φ1600 * 1800 مم (ح) | ||
| نظام المضخة | مضخة فراغ المكبس الدوارة (ميكانيكية) | ||
| مضخة فراغ دوارة دوارة (قابضة) | |||
| مضخة فراغ الجذور | |||
| مضخة الانتشار | |||
| تقنية | تصفيح أيون (مصادر متعددة القوس) | ||
| الأهداف النموذجية | الكروم ، التيتانيوم ، الزركونيوم ، TiAl | ||
| غاز | عدادات تدفق كتلة الغاز (Ar ، N2 ،) الأرجون ، النيتروجين | ||
| مراقبة | PLC (جهاز التحكم المنطقي القابل للبرمجة) | ||
| نظام سلامة | العديد من أقفال الأمان لحماية المشغلين والمعدات | ||
| تبريد | إعادة تسليك مياه التبريد | ||
| التسخين | سخان ، حتى 300 درجة مئوية | ||
| أقصى القوة. | 150 كيلو واط (تقريبًا) | ||
| متوسط استهلاك الطاقة | 70KW (تقريبًا) | ||
معدات طلاء السيراميك PVD يأخذ تقنية الطلاء الأيوني لتبخير معادن سوليد مثل التيتانيوم والكروم من خلال مصدر القوس الكاثودي وتكثيف المعادن المتأينة على سطح المنتج لتوليد طبقة رقيقة نانو في بيئة فراغ عالية.مع الغاز التفاعلي مثل: النيتروجين لتوليد ألوان مختلفة.
ميزات معدات طلاء PVD:
1. غرفة الفراغ عبارة عن باب واحد مفتوح عمودي ، 304 مصنوعات من الفولاذ المقاوم للصدأ ، القطر الداخلي للحجرة الفراغية من φ1400mm-Φ2000mm ؛
2. نظام الفراغ بمضخة دوارة دوارة ، مضخة الجذور ومضخات نشر الزيت أو دستور المضخة الجزيئية ؛
3. يستخدم نظام الطلاء 1-2 مغناطيسية تردد وسيط للتحكم في مصدر طاقة الرش ، ولديه 1-2 زوج من المغناطيسية غير المتوازنة للتحكم في الهدف ، ويحتوي على 14-40 مصدر قوس.
4. عالية الكفاءة نبض مصدر الطاقة التحيز.
5. يستخدم نظام التغويز مقياس التدفق الكتلي الغازي المنتج محليًا أو المستورد ، ومقياس التحكم في كمية تدفق الغاز (العرض التوضيحي) ؛
6. إن الدائرة الكهربائية لنظام التحكم الكهربائي محملة بشكل زائد ، وتقطع إمدادات المياه ، وتموت جهاز إنذار البصريات الصوتية ؛
7. نظام التحكم (شاشة تعمل باللمس + PLC) ، معلمة مفصلة لعرض الوقت الحقيقي ، تحكم أوتوماتيكي بالكامل في عملية الإنتاج بالكامل ، ومعلمة تقنية للذاكرة التلقائية.
تتوفر أحجام الماكينة المخصصة الأخرى بناءً على أبعاد المنتج المحددة والطلب على السعة.
نموذج | RTAC-1008 | RTAC-1012 | RTAC-1215 | RTAC-1416 | RTAC-1618 | ||||||
| الحجم الداخلي للغرفة | 1000x800 ملم | 1000x1200 ملم | 1200x1500 ملم | 1400 × 1600 ملم | 1600x1600 ملم | ||||||
| نوع مصدر الطاقة | مصدر طاقة القوس ، مصدر طاقة الفتيل ، مصدر طاقة النبض | ||||||||||
| هيكل غرفة التفريغ | هيكل الباب الأمامي العمودي ونظام عادم الهواء الخلفي وغرفة تبريد المياه ذات الطبقة المزدوجة | ||||||||||
| مادة غرفة التفريغ | الفولاذ المقاوم للصدأ 304 / 316L | ||||||||||
| الفراغ المطلق | 6.0x10-4Pa (غرفة التفريغ والتنظيف والتجفيف) | ||||||||||
| سرعة ضخ الفراغ | من الغلاف الجوي إلى 8.0 * 10-3Pa ≤15 دقيقة | ||||||||||
| نظام ضخ الفراغ | مضخة انتشار أو مضخة جزيئية + مضخة جذور + مضخة ميكانيكية + مضخة إمساك (يمكن اختيار النموذج المحدد وفقًا لمتطلبات العميل) | ||||||||||
| مصدر القوس | 6 وحدات أو 8 وحدات | 8 وحدات أو 10 وحدات | 10 وحدات أو 12 وحدة | 14 وحدة أو 16 وحدة | 16 وحدة أو 18 وحدة | ||||||
| امدادات الطاقة التحيز | 20KW / مجموعة | 20KW / مجموعة | 30KW / مجموعة | 40KW / مجموعة | 50KW / مجموعة | ||||||
| نموذج القيادة | ثورة الكواكب ودورانها ، تنظيم سرعة التردد المتغير (قابل للتحكم وقابل للتعديل) | ||||||||||
| نظام التدفئة | يمكن التحكم بها وتعديلها من درجة حرارة الغرفة إلى 450 درجة مئوية (التحكم في درجة الحرارة PID) | ||||||||||
| MFC | 3 مسارات أو 4 مسارات للتحكم في تدفق الغاز ونظام العرض ، ونظام الغاز التلقائي الانتقائي | ||||||||||
| نظام التبريد | وضع تبريد دوران الماء ، برج مياه التبريد أو مبرد المياه الصناعي أو نظام التبريد العميق.(مقدمة من العملاء) | ||||||||||
| وضع التحكم | وضع التكامل اليدوي / التلقائي ، تشغيل شاشة اللمس ، التحكم PLC أو الكمبيوتر | ||||||||||
| إجمالي الطاقة | 30 كيلو واط | 35 كيلو واط | 45 كيلو واط | 60 كيلو واط | 75 كيلو واط | ||||||
| التنبيه والحماية | إنذار نقص المياه والتيار الزائد والجهد الزائد والدائرة المفتوحة والظروف غير الطبيعية الأخرى للمضخات والأهداف وما إلى ذلك وتنفيذ تدابير الحماية ذات الصلة ووظيفة التعشيق الكهربائي | ||||||||||
| منطقة المعدات | W2.5 م * L3.5 م | W3m * L4m | W4 م * L5 م | عرض 4.5 م * 6 م | W5 م * L7 م | ||||||
| معلمات فنية أخرى | ضغط الماء ≥0.2MPa ، درجة حرارة الماء 25 ° C ، ضغط الهواء 0.5-0.8MPa | ||||||||||
| ملاحظات | يمكن تصميم التكوين المحدد لمعدات الطلاء وفقًا لمتطلبات العملية لمنتجات الطلاء | ||||||||||
عينات طلاء السيراميك للأدوات الصحية
يرجى الاتصال بنا للحصول على مزيد من المواصفات ، تتشرف Royal Technology بتزويدك بحلول الطلاء الكاملة.
