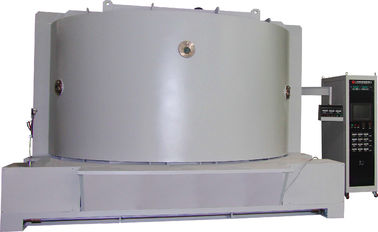

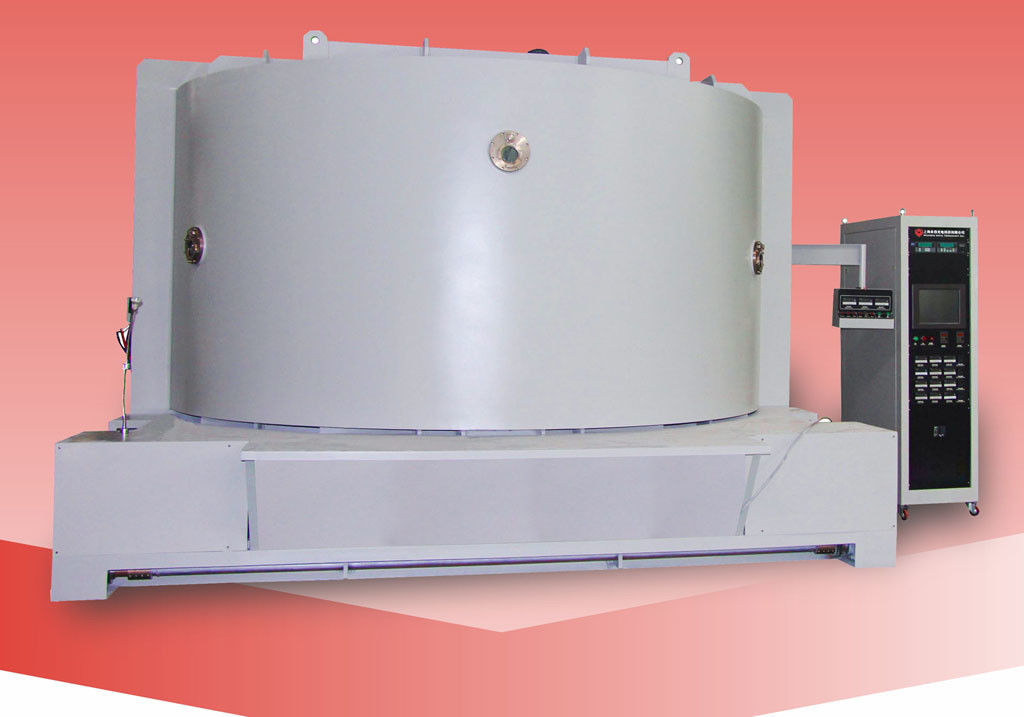

آلة تعديل الشعار الفراغية للسيارات -RTEP3600

تم تصميم وتصنيع نظام RTEP3600 PVD Chrome metalizing خصيصًا لتسديد فيلم انعكاس لوحة Car LOGO.

الحجم الأساسي: قطر 3300 ملم، عمق: < 300 ملم.

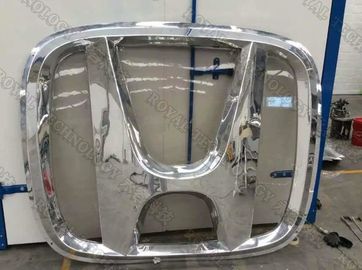

مع تكنولوجيا التبخر الحراري PVD، التي ترسب فيلم رفيع الانعكاس رفيع على سطح PMMA (الأكريليك) ، يعطي طبقات طلاء متميزة كما هو موضح أدناه: خلال الوقت النهاري،تبدو رموز العلامات مثل المعدن الصلب (تأثير الفولاذ المقاوم للصدأ)بينما في الليل ، يتم إضاءتها (ضوء LED مثبت في الداخل) من وجهات النظر الأمامية والخلفية والجانبية.

وقت البناء: 2014

التطبيقات: لوحة شعار السيارات، لوحات الإعلانات، PMMA، PC، ABS الخ(ل)المواد الزخرفية ذات الحجم الكبير لتحديد الفيلم ذو الانعكاس العالي.

النوع:

التوجه الرأسي، أسطوانة، باب منزلق عن طريق القيادة المحرك على القضبان.

خصائص التصميم:

تنظيف البلازما، جهاز قصف غاز الأرجون، نظام تفريغ لامع.

الباب المنزلق من طراز القيادة

تصميم هيكل قوي وتكوينات عالية الجودة

 نظام تشغيل PLC + الشاشة اللمسية ، تلقائيًا بالكامل/ يدوياًالتحكم

الفراغ السريعنظام الإخلاء

مصممة حصراًكروسيل هيكل سهل تحميل/تحميل

سهولة الوصول إلى بيئة العمل للصيانة

المواصفات التقنية:

الأداء

1ضغط الفراغ النهائي: أفضل من 5.0×10-6 (تور)

2ضغط الفراغ: 1.0×10-4 (تور)

3. ضخ وقت التوقف: من 1 atm إلى 1.0 × 10-4Torr≤3 دقائق (درجة حرارة الغرفة، غرفة جافة ونظيفة وفارغة)

4المواد المعدنية (التبخر): Al، Cr، Sn، Ti، SS، Cu... الخ

5نموذج التشغيل: كامل تلقائي / نصف تلقائي / يدوي

الهيكل

يحتوي آلة طلاء الفراغ على النظام المكتمل الرئيسي المذكور أدناه:

1غرفة الفراغ
1.1الحجم: القطر الداخلي: 3600ملم

         الطول الداخلي: 1700 ملم

1.2 مادة: غرفة فراغ:  الصلب الخفيف SS41

            الأبواب والشظايا: الصلب الخفيف SS41

       هيكل تعزيز الغرفة: الصلب SS41 الخفيف ، مع علاج سطح التشطيب المصبوغ.

 هيكل الغرفة SS41 من الفولاذ الخفيف مع معالجة الطلاء النهائي السطحي.

1.3 التبخر Shأيلد : SUS304

1.4 نافذة عرض:على باب الغرفة

1.5 صمام التهوية في غرفة الفراغ (بما في ذلك الصوت)

1الباب:الصلب الخفيف SS41

2. روغينغ نظام ضخ الفراغ (حزمة مضخة العودة)

3نظام ضخ الفراغ العالي (ضخ الانتشار) + جهاز القبض على البرد)

4نظام التحكم والتشغيل الكهربائي- PLC + شاشة لمسة

4.1 الدائرة الرئيسية: مفتاح مفصل بدون فيوز، مفتاح كهرومغناطيسي، C/T في نوع السلسلة

4.2 قوة التبخر

4.3 نظام التحكم في التبخر

4.4  نظام التشغيل: شاشة لمسة + PLC، التحكم في الوصفة وتسجيل البيانات، إيقاف التشغيل التلقائي، الإخلاء التلقائي، الطلاء التلقائي

4.5  ضغط الفراغالقياسالنظام

     مقياس الفراغ:(بيراني) + مقياس (بينينغ)

     مقياس المزدوج الحراري: 760 تور ~ 5 * 10-4تور

4.6نظام الإنذار: ضغط الهواء المضغوط,تدفق مياه التبريد,(ميس)-العملية

4.7مؤشر حمولة الطاقة: مؤشر الجهد ومؤشر تيار الحمل

5نظام التسجيل

5.1 مصدر تبخر خيط التلفسترين

5.2 أسلاك Cr/Al

6. النظام الفرعي

6.1 نظام تحكم صمام الهواء المضغوط

6.2 نظام مياه التبريد: أنابيب تدفق المياه ونظام صمام التبديل

6.3 البوليكولد (-120 ~ -145 درجة مئوية)(بروكس)مضخة الصقيع للخيار.

 بيئة العمل

 الهواء المضغوط: 5~8kg/cm2

مياه التبريد: درجة حرارة الماء: 20 ~ 25 °C، 200 لتر / دقيقة،
           ضغط المياه: 2 ~ 3 كجم / سم2

الطاقة: ثلاثي المرحلة 380V 50Hz ((60Hz) ،200kVA

منطقة التثبيت: (مثلي الجنس) 16000*6000*3000ملم

مخرج: تنفيس مضخة ميكانيكيةs

غرفة التنظيف توصي بشدة

الفوائد

1متينة ، عمرها يصل إلى 5 ~ 8 سنوات ، حتى للاستخدام في الهواء الطلق

2سهل التجميع والصيانة مع وضع المسامير أو طريقة التعلق

3. آمنة وموثوقة. مادة PMMA تجعلها أخف وزنا بكثير من الشعارات المعدنية وتقلل إلى حد كبير من خطر الإصابات من السقوط.

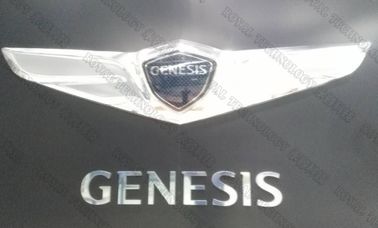

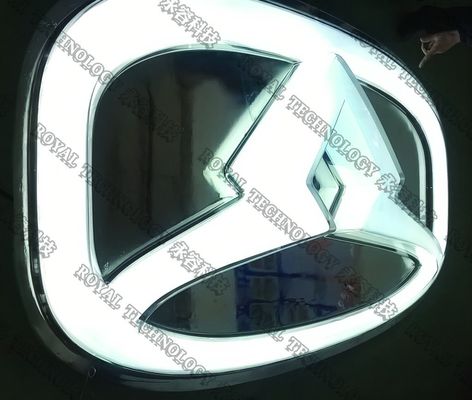

4. التشطيبات الجمالية المتميزة: خلال النهار ، تبدو رموز علامة السيارة مثل المعدن الصلب (تأثير الفولاذ المقاوم للصدأ) ؛ بينما في الليل ،يتم إضاءة (ضوء LED الداخلي مثبت) من الأمام، وجهات النظر الخلفية والجانبية.

المزايا

الباب الموجود في مسار السكك الحديدية ، والذي يتم التحكم به بواسطة المحرك ، ينزلق تلقائيًا ، سهل التشغيل ومريح جدًا لتحميل / تفريغ الحجم الأقصى للمنتج:3000ملم مناسبة لطلاء التشطيب الشفاف التصميم الفريد للصندوق الدواري ونظام التبخر لضمان توحيد عال.

ج: يمكن ضبط الارتفاع من الركيزة إلى مصدر التبخر بمرونة

ب: يمكن تعديل مسافة مصادر التبخر

ج: 3 مجموعات من مصادر التبخر لتغطية كاملة كاملة
