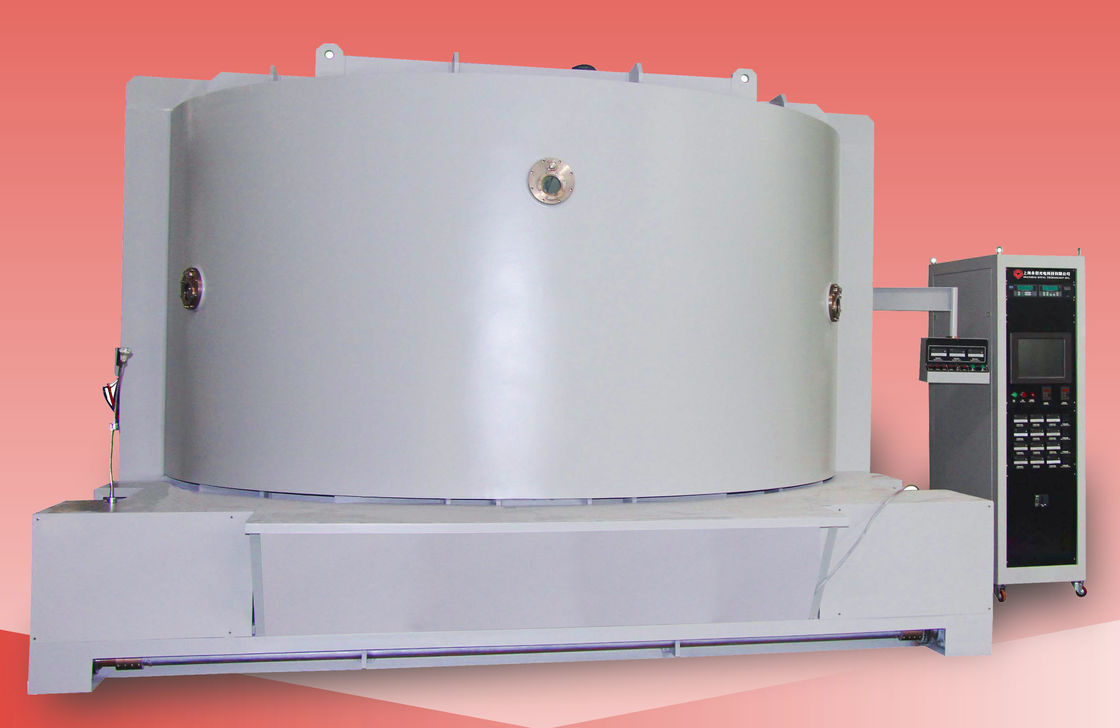

Pvd كروم فراغ معدنة آلة السيارات شعار الاتجاه العمودي بالكروم

PVD كروم فراغ آلة تعدين ، الألومنيوم فراغ تعدين ، شعار السيارات بالكروم

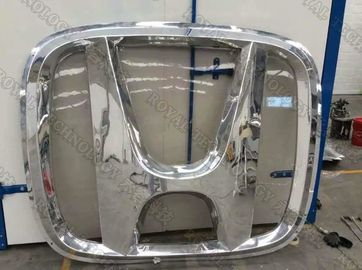

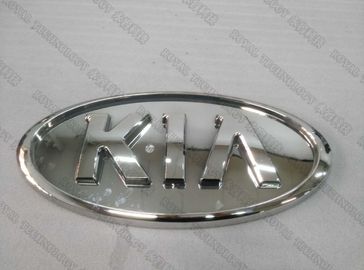

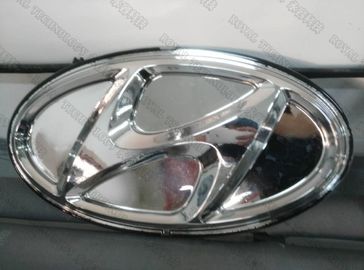

ملخص: تم تصميم وتصنيع نظام طلاء المعادن بالكروم RTEP2525 PVD من أجل ترسيب فيلم انعكاس لوحة LOGO للسيارة.

With the PVD thermal evaporation technology, which deposits thin high reflection film on PMMA (Acrylic) surface, gives an outstanding coating layers as below: during the day time, sign symbols look like solid metal ( stainless steel effect); مع تقنية التبخر الحراري PVD ، التي ترسب طبقة رقيقة عالية الانعكاس على سطح PMMA (الاكريليك) ، تعطي طبقات طلاء رائعة على النحو التالي: خلال النهار ، تبدو رموز اللافتة مثل المعدن الصلب (تأثير الفولاذ المقاوم للصدأ) ؛ while at night, they are illuminated ( LED light inside is installed ) from front, back and side views. بينما في الليل ، تكون مضاءة (يتم تثبيت ضوء LED بالداخل) من المنظر الأمامي والخلفي والجانبي.

• وقت البناء: 2014 ~ 2015
• الموقع: المكسيك
• التطبيقات: لوحة LOGO للسيارات ، لوحات الإعلان ، PMMA ، PC ، ABS إلخ.

نوع:

• اتجاه عمودي ، اسطوانة ، باب واحد

التصميم الميزات:

• تنظيف البلازما ، جهاز قصف غاز الأرجون ، نظام تفريغ الوهج.

• عملية PECVD للطلاء العلوي بعد ترسيب طبقة الألومنيوم.
• تصميم هيكل قوي وتكوينات عالية الجودة

• PLC + نظام تشغيل شاشة تعمل باللمس ، التحكم الكامل تلقائيًا / يدويًا
• نظام التفريغ السريع
• هيكل دائري مصمم حصريًا لسهولة التحميل / التحميل
• سهولة الوصول إلى بيئة العمل للصيانة


•

المواصفات الفنية:

• أداء

1. ضغط الفراغ النهائي: أفضل من 5.0 × 10^-6 توري.

2. ضغط الفراغ التشغيلي: 1.0 × 10^-4 توري.

3. وقت الضخ: من 1 ضغط جوي إلى 1.0 × 10^-4 Torr≤3 دقائق (درجة حرارة الغرفة ، غرفة جافة ونظيفة وفارغة)

4. مواد المعدن (التبخر): Al ، Cr ، Sn ، Ti ، SS ، Cu ... إلخ.

5. نموذج التشغيل: كامل تلقائيًا / شبه تلقائي / يدويًا

• بناء

تحتوي آلة طلاء الفراغ على النظام الرئيسي المكتمل المدرجة أدناه:

1. غرفة فراغ

1.1 الحجم: القطر الداخلي: 2500 مم

الارتفاع الداخلي: 2500 ملم

1.2 المواد: فراغ الغرفة: SS41 الفولاذ الطري

الباب والفلانشات: الفولاذ الطري SS41

هيكل تقوية الغرفة: SS41 من الفولاذ الطري ، مع معالجة سطحية نهائية مطلية.

هيكل الغرفة SS41 من الفولاذ الطري مع المعالجة السطحية المطلية.

1.3 درع التبخر: SUS304

1.4 نافذة عرض: على باب الغرفة

1.5 صمام تنفيس الغرفة المفرغة (بما في ذلك كاتم الصوت)

1.6 الباب: SS41 الفولاذ الطري

2. نظام ضخ فراغ التخشين (حزمة مضخة النسخ)

3. نظام ضخ الفراغ العالي (مضخة الانتشار + جهاز المصيدة الباردة)

4. نظام التحكم والتشغيل الكهربائي- PLC + شاشة تعمل باللمس

4.1 الدائرة الرئيسية: مفتاح قاطع بدون فيوز ، مفتاح كهرومغناطيسي ، C / T في نوع السلسلة

4.2 قوة التبخر

4.3 نظام التحكم في التبخر

4.4 نظام التشغيل: شاشة تعمل باللمس + PLC والتحكم في الوصفات وتسجيل البيانات وإيقاف التشغيل التلقائي والإخلاء التلقائي والطلاء التلقائي

4.5 نظام قياس ضغط الفراغ

مقياس الفراغ: Pirani + Penning gauge

مقياس حراري: 760 Torr ~ 5 * 10^-4 توري

4.6 نظام الإنذار: ضغط الهواء المضغوط ، تدفق مياه التبريد ، سوء التشغيل

4.7 مؤشر حمل الطاقة: مؤشر الجهد ومؤشر الحمل الحالي

5. . Deposition System نظام الترسيب

5.1 مصدر تبخر خيوط التنغستن

5.2 Cr / آل الأسلاك

6. النظام الفرعي

6.1 نظام التحكم بالصمام المضغوط

6.2 نظام مياه التبريد: أنابيب تدفق المياه ونظام صمام التبديل

6.3 Polycold (-120 ~ -145 ℃) Brooks Cryopump للخيار.

7. بيئة العمل

الهواء المضغوط: 5 ~ 8 كجم / سم 2

مياه التبريد: درجة حرارة الماء: 20 ~ 25 ℃ ، 200 لتر / دقيقة ،
ضغط الماء: 2 ~ 3 كجم / سم 2 ،

الطاقة: 3 مراحل 380 فولت 50 هرتز (60 هرتز) ، 150 كيلو فولت أمبير

منطقة التثبيت: (L * W * H) 6300 * 5600 * 3500mm

العادم: تنفيس عن المضخات الميكانيكية

ينصح بشدة تنظيف الغرفة

Royal technology has developed and built the whole supplies chains for Car LOGO board PVD metalizing service. قامت شركة Royal Technology بتطوير وبناء سلاسل التوريد بأكملها لخدمة معدنة PVD الخاصة بنظام لوحة شعار السيارة. From mold design & manufacturing, thermal vacuum forming process, UV curing base/top coatings; من تصميم القالب والتصنيع ، عملية تشكيل الفراغ الحراري ، قاعدة علاج الأشعة فوق البنفسجية / الطلاء العلوي ؛ PVD chroming metalizing till LED lighting assemble, we are able to provide the turnkey coating solutions. PVD بالكروم المعدني حتى تجميع الإضاءة LED ، ونحن قادرون على توفير حلول طلاء تسليم المفتاح.

If you need customized coating system, please share your thoughts and ideas with our team. إذا كنت بحاجة إلى نظام طلاء مخصص ، فيرجى مشاركة أفكارك وأفكارك مع فريقنا. Do not forget to submit your products specifications, we will work together to sort out the best solutions. لا تنس إرسال مواصفات منتجاتك ، وسنعمل معًا لفرز أفضل الحلول.

يرجى الاتصال بنا للحصول على مزيد من المواصفات ، ويشرفنا Royal Technology أن نقدم لك حلول طلاء متكاملة.
