القصدير PVD القصدير وحدة طلاء التبخر الحراري ، Sn PVD معدات ترسب فراغ

تين طلاء PVD تين ، القصدير التبخر فراغ الترسيب لمنع الأكسدة

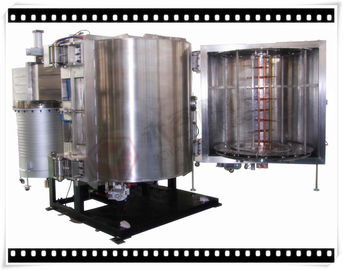

2-Door الرأسي فراغ تعدين المعدات

ملخص:

آلة PVD الرأسي PVD 2 بابية RTEP1616 هي نموذج موحد تم تطويره منذ 8 سنوات. ويستخدم على نطاق واسع في فراغ التبخر الحراري المغطي في صناعة السيارات ، عاكسات الإضاءة السيارات ، شعار السيارة بالكروم. الصوت ومختلف المنتجات هيكل 3D مثل: الكاميرات وأجهزة الكمبيوتر والهواتف الذكية والساعات والساعات ولعب الأطفال والمنتجات الرياضية ، وأدوات المائدة والأدوات الصحية ، والصناعة الطبية ، TPU ، ABS ، وأجهزة الكمبيوتر ، PP ، بولي كلوريد الفينيل ، فيلم PET ، النايلون ، سبيكة معدنية ، الزجاج والسيراميك ، الخ

تقنية:

عملية PVD (ترسيب الفيزيائي المادي) عملية "إحماء مقاومة التبخر" كتكنولوجيا طلاء متطورة لاستبدال طريقة المعالجة السطحية التقليدية بالكهرباء بالماء. مصادر التبخر: مع خيوط التنغستن والسلة والقوارب والبوتقة وغيرها من خلال التسخين المباشر لمواد الإيداع التي لها نقطة انصهار أقل من معدن التنغستن: Al / Cr / Ag / Cu wires etc.

1. طلاء زخرفي: ABS ، PP ، PC ، PET ، PMMA لإيداع فيلم رفيع ، عاكسة عالية ، مثل الطلاء المعدني على اللعب ، الأزياء والاكسسوارات والمجوهرات تستهلك ، زينة شجرة عيد الميلاد ، والكرات ، أزرار ، أحذية ، المرايا.
2. الطلاء الوظيفي: الطبقة الواقية: طلاء ZrO2 على الشفرات للعزل الحراري ، AlxOx ، طبقات الحماية HMDSO ، EMI و NCVM على الإلكترونيات.
3. طلاءات البصريات: طلاء مضاد للانعكاس (فيلم AF) ، مرشح بصري ، مرشح فصل الألوان ، تلسكوب ، منظار ، مجهر ، وكاميرا رقمية.

فراغ PVD تعدين المزايا:

تودع النهايات باستخدام عملية صديقة للبيئة الخضراء ؛
ألوان عاكسة ورائعة للغاية ،
إنتاج كميات كبيرة ، تكلفة منخفضة ، حل مثالي للطلب على الإنتاج الضخم.

اكتب:

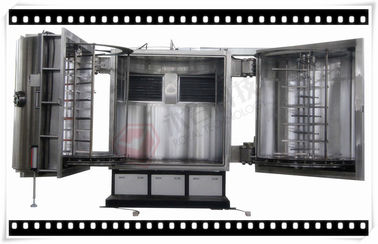

• الاتجاه الرأسي ، اسطوانة ، هيكل البابين ، الفتحة الأمامية.

ميزات التصميم :

• آلة هيكل الباب 2 لعمليات التحميل المستقلة ، وارتفاع الناتج

• تصميم هيكل قوي وتكوينات عالية الجودة

• نظام التشغيل PLC + شاشة تعمل باللمس ، تلقائيا تماما / التحكم يدويا
• نظام فراغ تفريغ سريع
• تصميم دائري دائري مصمم حصريًا لسهولة التحميل / التحميل
• سهولة الوصول إلى بيئة العمل للصيانة

المواصفات الفنية:

• أداء

1. أقصى ضغط فراغ: أفضل من 5.0 × 10 ^-6 Torr.

2. ضغط التشغيل التشغيلي: 1.0 × 10 ^-4 Torr.

3. ضخ الوقت: من 1 إلى 1.0 × 10 ^-4 Torr≤3 دقيقة (درجة حرارة الغرفة ، غرفة جافة ونظيفة وفارغة)

4. metalizing المواد (التبخر): al ، cr ، sn ، ti ، ss ، cu. الخ.

5. نموذج التشغيل: كامل تلقائي / شبه تلقائي / يدوي

• بناء

تحتوي آلة طلاء الفراغ على نظام مكتمل رئيسي مدرج أدناه:

1. غرفة فراغ
1.1 الحجم: القطر الداخلي 1600mm

الطول الداخلي: 1600mm

1.2 المواد: غرفة فراغ SUS304 (SS41 الفولاذ الطري للخيار)

الباب والشفاه SUS304 (SS41 الفولاذ الطري للخيار)

هيكل تعزيز الغرفة: الفولاذ الطري SS41 ، مع معالجة السطح التشطيب المطلي.

هيكل الغرفة الفولاذ المقاوم للصدأ SS41 مع الانتهاء من طلاء سطح المعالجة.

1.3 تبخر الدرع: SUS304

1.4 نافذة العرض: على باب الغرفة

1.5 صمام تنفيس غرفة الفراغ (بما في ذلك كاتم الصوت)

1.6 باب: SUS304 مادة

2. نظام ضخ الفراغ Rouhging (حزمة مضخة دعم)

3. نظام ضخ الفراغ العالي (مضخة إنتشار + جهاز فخ بارد)

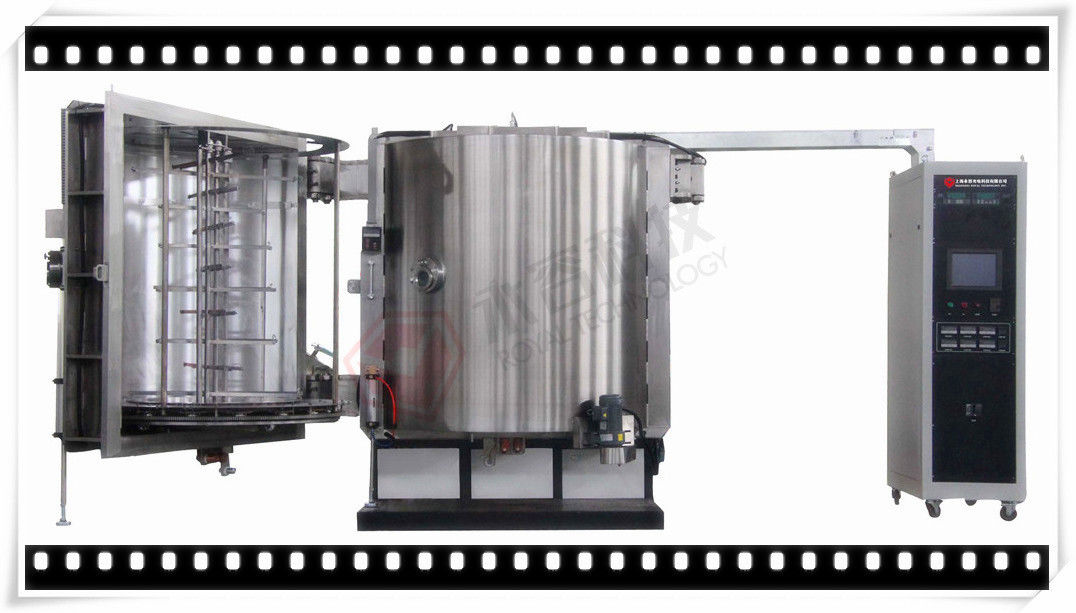

4. نظام التحكم الكهربائي والتشغيل - PLC + شاشة تعمل باللمس

4.1 الدارة الرئيسية: مفتاح مجزء لا فيوز ، مفتاح كهرومغناطيسي ، C / T في نوع السلسلة

4.2 طاقة التبخير: 35kVA

4.3 نظام التحكم في التبخر

4.4 نظام التشغيل: شاشة تعمل باللمس + PLC ، التحكم في الوصفة وتسجيل البيانات ، إيقاف التشغيل التلقائي ، الإخلاء التلقائي ، طلاء السيارات

4.5 نظام قياس ضغط الفراغ

مقياس الفراغ: Pirani + Penning gauge

مقياس حراري: 760 Torr ~ 5 * 10 ^-4 Torr

4.6 نظام الإنذار: ضغط الهواء المضغوط ، تدفق مياه التبريد ، سوء التشغيل

4.7 مؤشر حمل الطاقة: مؤشر الجهد ومؤشر الحمل الحالي

5 . نظام الترسيب

5.1 مصدر التبخر خيوط التنغستن

5.2 مواد التبخر الحراري: الأسلاك والخواتم والقضبان الخ

6. النظام الفرعي

6.1 نظام التحكم في صمام الهواء المضغوط

6.2 نظام مياه التبريد: أنابيب تدفق المياه ونظام صمام التبديل

6.3 Polycold (-120 ~ -145 ℃) بروكس Cryopump للخيار.

• RTEP1616 فراغ Metalizer تخطيط

• بيئة العمل

الهواء المضغوط: 5 ~ 8KG / CM2

مياه التبريد: المياه في درجة الحرارة: 20 ~ 25 ℃ ، 200 لتر / دقيقة ،
ضغط الماء: 2 ~ 3 كجم / سم 2 ،

الطاقة: 3 Phase 380V 50Hz (60Hz) ، 140kVA

منطقة التركيب: (L * W * H) 6500 * 5500 * 2700mm

العادم: تنفيس للمضخات الميكانيكية

2-باب عمودي آخر فراغ تعدين equipmen ر نماذج:

يرجى الاتصال بنا للحصول على المزيد من المواصفات ، يشرفنا شركة رويال تكنولوجي بأن نقدم لكم حلول طلاء كاملة.
