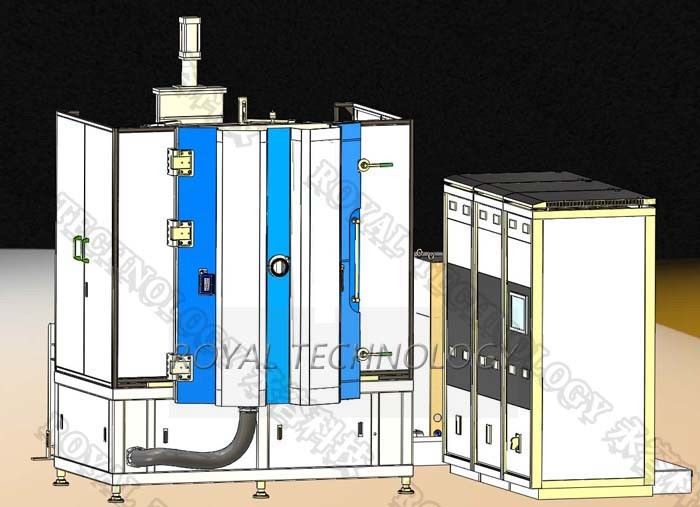

النحاس الدائرة المجلس تين بد طلاء آلة / بد تين زينة تصفيح على النحاس المجلس
نموذج آلة بد: تم تصميم RTSP1215-مف وتطويرها لإيداع طلاء الذهب تين على لوحة الدوائر النحاس. الفيلم رقيقة تين ولدت في بيئة فراغ عالية، والتي عززت للغاية التوحيد والنقاء.
لوحة الدوائر النحاسية تين بد طلاء آلة ميزات التصميم:
1. 8-سيديس غرفة مع أحجام متساوية تصاعد الشفاه، والتي يمكن تجميع وتبادل مصدر أيون و الاخرق كاثود أو قوس كاثودس مرن على أساس الطلب عمليات الطلاء.
2. تصميم مدمج التي تحتل فقط 20sqm؛
3. مصدر أيون لتنظيف البلازما قبل المعالجة و إيون شعاع ترسب مساعدة لتعزيز التصاق الفيلم.
4. ارتفاع سرعة الضخ حزمة و تكوين مستقر، المغناطيسية تعليق المغناطيسية مضخات يمكن تركيبها في أي اتجاه.
النحاس لوحة الدوائر تين بد طلاء آلة المواصفات
أداء
1. في نهاية المطاف فراغ الضغط: أفضل من 5.0 × 10-6 تور.
2. التشغيل فراغ الضغط: 1.0 × 10 - 4 تور.
3. بومبينغدون الوقت: من 1 أتم إلى 1.0 × 10 - 4 Tor≤≤ 3 دقائق (درجة حرارة الغرفة، جافة ونظيفة وخالية الغرفة)
4. ميتاليزينغ المواد (الاخرق + قوس التبخر): ني، النحاس، أغ، الاتحاد الافريقي، تي، زر، كر الخ.
5. نموذج التشغيل: كامل تلقائيا / شبه-- السيارات / يدويا
بناء
آلة طلاء الفراغ تحتوي على نظام الانتهاء الرئيسية المدرجة أدناه:
1. فراغ الغرفة
2. ضخ فراغ نظام الضخ (دعم حزمة مضخة)
3. هاي فراغ ضخ نظام (مغناطيسيا تعليق مضخة جزيئية)
4. نظام التحكم الكهربائي والتشغيل
5. نظام مرفق أوكسيلياري (النظام الفرعي)
6. نظام ترسب
RTSP1215-مف البيانات التقنية | |||||||
نموذج | RTSP1215-MF | ||||||
تقنية | المغنطرون الاخرق (مف) | ||||||
مواد | ستانلس ستيل (S304) | ||||||
حجم الغرفة | Φ1200 * H1500mm | ||||||
نوع الغرفة | 8-الجانبين، عمودي، 1-الباب | ||||||
نظام التحكم | 4 مجموعات مستو الكاثودات الاخرق | ||||||
مادة الإيداع | الألومنيوم، الفضة، النحاس، الكروم، الفولاذ المقاوم للصدأ، النيكل، التيتانيوم، تين | ||||||
مصدر الإيداع | 4 الكاثودات المستوية الاخرس + مصدر ايون لتنظيف البلازما | ||||||
غاز | MFC- 2 طرق، أر، N2 | ||||||
مراقبة | بلك (برمجة المنطق المراقب) + شاشة اللمس | ||||||
نظام المضخة | SV300B - مجموعة 1 (ليبولد) | ||||||
WAU1001 - 1 مجموعات (ليبولد) | |||||||
D60T- مجموعة 1 (ليبولد) | |||||||
MGK3304 - 2 مجموعات (أوساكا) | |||||||
ما قبل المعالجة | امدادات الطاقة التحيز: 1 * 36 كو | ||||||
نظام السلامة | العديد من المتداخلة السلامة لحماية المشغلين والمعدات | ||||||
تبريد | ماء بارد | ||||||
الطاقة الكهربائية | 480V / 3 مراحل / 60HZ (الولايات المتحدة الأمريكية متوافقة) | ||||||
460V / 3 مراحل / 50HZ (آسيا متوافقة) | |||||||
380V / 3 مراحل / 50HZ (يو-سي متوافقة) | |||||||
اثار | L3000 * W3000 * H2000mm | ||||||
الوزن الكلي | 7.0 T | ||||||
اثار | (l * w * h) 5000 * 4000 * 4000 مم | ||||||
دورة الزمن | 30 ~ 40 دقيقة (اعتمادا على المواد الركيزة، والهندسة الركيزة والظروف البيئية) | ||||||
أقصى القوة.. | 110KW | ||||||
متوسط استهلاك الطاقة (أبروكس.) | 50 كو |

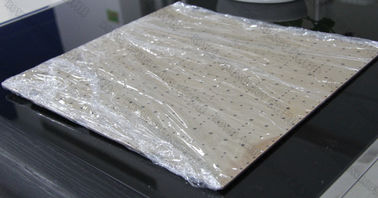

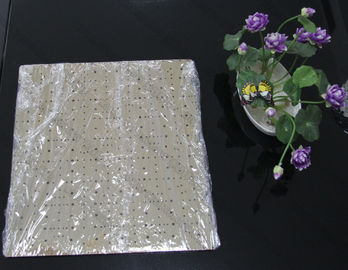

النحاس الدائرة المجلس تين بد طلاء عينة
يرجى الاتصال بنا للحصول على مزيد من المواصفات، تكريم التكنولوجيا الملكية لتوفير لكم حلول الطلاء الكلي.
