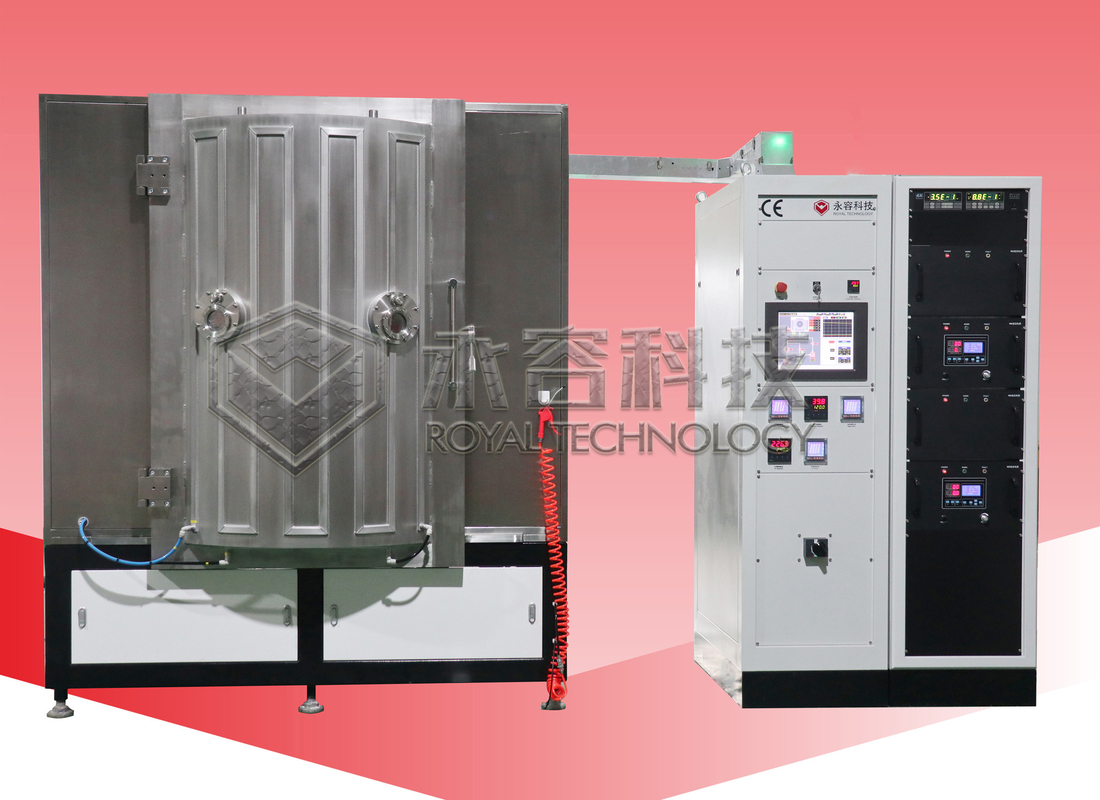

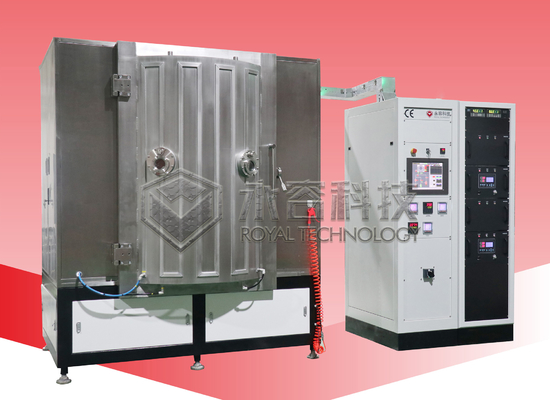

آلة تعدين فراغ مرآة السيارة / الألومنيوم ، نظام تعدين فراغ مرايا السيارات كروم
سيارة مرآة فراغ آلة تعدين مقدمة
الآلة لديها 2 تكنيك: مصدر التبخر الحراري ومصدر كاثودات المغنطرون.وهو مرن لتطبيق المرايا المختلفة.
الاخرق المغنطروني هو عملية طلاء بالبلازما حيث يتم طرد المواد المتطايرة بسبب قصف الأيونات على السطح المستهدف.حجرة التفريغ لماكينة طلاء PVD مملوءة بغاز خامل ، مثل الأرجون.من خلال تطبيق الجهد العالي ، يتم إنشاء تفريغ توهج ، مما يؤدي إلى تسريع الأيونات إلى السطح المستهدف وطلاء البلازما.ستقوم أيونات الأرجون بإخراج المواد المتناثرة من السطح المستهدف (الاخرق) ، مما يؤدي إلى طبقة طلاء متناثرة على المنتجات أمام الهدف

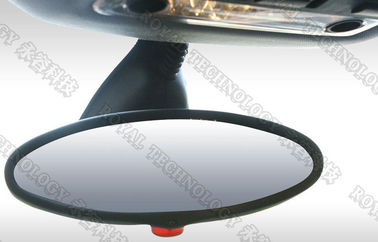

مصدر التبخر الحراري هو خيوط التنغستن للتبخر Cr أو Al والحصول على طبقة الكروم / الألومنيوم على الزجاج لتشكيل مرايا عالية الانعكاس.
عموما ، الاخرق المغنطرون لطلاء الكروم ومواد الفولاذ المقاوم للصدأ ؛يتم ترسيب Al و Cu مع مصادر التبخر الحراري.
ميزات آلة تعدين فراغ مرآة السيارة
1. حجرة التفريغ عبارة عن هيكل باب واحد من النوع العمودي مصنوع من الفولاذ المقاوم للصدأ.حجم الغرفة 1400 ~ 2500 مم
2. يتكون نظام الفراغ من مضخة ميكانيكية ومضخة جذور ومضخة نشر.
3. نظام طلاء لـ 10 ~ 28 قوس أو 1 ~ 4 عمود قوسي أو قوس مستوي.
4. مصدر طاقة عالي النبض التحيز.
5. يحتوي نظام النفخ على 1 إلى 4 مجموعات من أدوات التحكم في التدفق الشامل وشاشة تدفق الغاز.
6. إن نظام التحكم الكهربائي مُجهز بأجهزة إنذار صوتي و ضوئي للحمل الزائد للدائرة الكهربائية ، قطع الماء و قطع الهواء.
7. نظام التحكم (شاشة تعمل باللمس + PLC) يعرض معلمات تفصيلية في الوقت الحقيقي ويتحكم في عملية الإنتاج بالكامل تلقائيًا تحت وضع التشغيل التلقائي.
نماذج آلة تعدين فراغ مرآة السيارة
نموذج النظام | RTEP1200-SPDC | RTEP1400-SPDC | RTEP1600-SPDC | |
حجم الغرفة | قطر الدائرة | 1200 ملم | 1400 ملم | 1600 ملم |
ارتفاع | 1400 ملم | 1600 ملم | 1800 مم | |
رئيسي أداء |
الضغط المطلق | 10-4 باسكال | ||
ضغط التشغيل | من 1 ATM إلى 5x10-5 Pa خلال 15 دقيقة (بدون تحميل) | |||
عرض Windows | تعيين | 1 | ||
رقم ال شعيرات |
قطع | 18 ~ 22 | 20 ~ 24 | 20 ~ 26 |
ضخ نظام |
الدرجة السابقة مضخة |
70 لتر / ثانية | 150 لتر / ثانية | 150 لتر / ثانية |
مضخة الجذور | 600 لتر / ثانية | 1200 لتر / ثانية | 1200 لتر / ثانية | |
مضخة الانتشار | 17500 لتر / ثانية | 30000 لتر / ثانية | 60000 لتر / ثانية | |
مضخة قابضة | 30 لتر / ثانية | |||
نظام مراقبة الطبقة | شاشة كريستال | مستشعر واحد / رأس مستشعر مكون من ستة قطع | ||
مقياس الفراغ | 1 ATM ~ 10-4 باسكال | |||
صندوق التحكم | تعيين | 1 | ||
تبخر مزود الطاقة |
30 كيلو واط | 35 كيلو واط | 50 كيلو واط | |
الهدف الاخرق | قطع | 2 ~ 4 | ||
تبخر مزود الطاقة |
RF أو DC | |||
نظام التشغيل | تلقائي / يدوي | |||
مياه التبريد معدل المد و الجزر |
100 لتر / دقيقة | 120 لتر / دقيقة | 150 لتر / دقيقة | |
فراغ عالية صمام |
24 بوصة | 36 بوصة | 36 بوصة | |
صمام التخشين | 6 بوصة | 6 بوصة | 8 بوصات | |
صمام أمامي | 6 بوصة | |||
صمام التسرب | 2 بوصة | |||
صمام القابض (اختيار) |
1 بوصة | |||
برج التبريد | 15 RT (ضغط الماء: 4 كجم / سم 2 ؛ انخفاض الضغط: 2 كجم / سم 2) | |||
مياه التبريد | مدخل: 18 ؛مخرج: 25 ؛المعيار: 20 ± 1 ℃ | |||
نظام التحكم الكهربائي | PLC | |||
إجمالي الطاقة المتطلبات |
75 كيلو واط | 85 كيلو واط | 95 كيلو واط | |
بيئة المتطلبات |
فئة 100،000 غرفة نظيفة ؛أرضيات إيبوكسيتكييف؛درجة الحرارة 25 ± 3 ℃ ؛HUM50 ± 10 |
توفر Royal Technology الخطة الكاملة لتصنيع مرايا السيارات ، بدءًا من قطع الزجاج والتنظيف والانحناء والطلاء لتجميع العملية النهائية.تصميم وخطة المصنع بالكامل.
يرجى الاتصال بنا للحصول على مزيد من المواصفات ، تتشرف Royal Technology بتزويدك بحلول الطلاء الكاملة.
