| الاسم التجاري: | ROYAL |
| رقم الطراز: | RTEP 2200 |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | L / C ، T / T |
| القدرة على التوريد: | 10 مجموعة لكلّ شهر |
الاكريليك (PMMA) سيارة شعار مجلس نظام معدنة الكروم
Royal technology has developed and built the whole supply chain for Car LOGO board PVD metalizing service. قامت شركة Royal Technology بتطوير وبناء سلسلة التوريد بأكملها لخدمة طلاء المعادن PVD الخاصة بلوحة LOGO. From mold design & manufacturing, thermal vacuum forming process, UV curing base/top coatings; من تصميم القالب والتصنيع ، عملية تشكيل الفراغ الحراري ، قاعدة علاج الأشعة فوق البنفسجية / الطلاء العلوي ؛ PVD chroming metalizing till LED lighting assemble, we are able to provide a complete turn-key coating solution. PVD بالكروم المعدني حتى تجميع الإضاءة LED ، نحن قادرون على توفير حل طلاء كامل جاهز للاستخدام.
الصور: 1 ~ 5

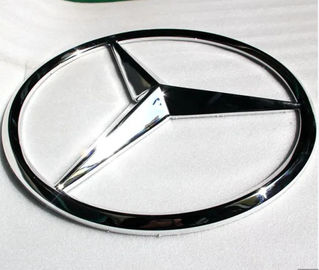

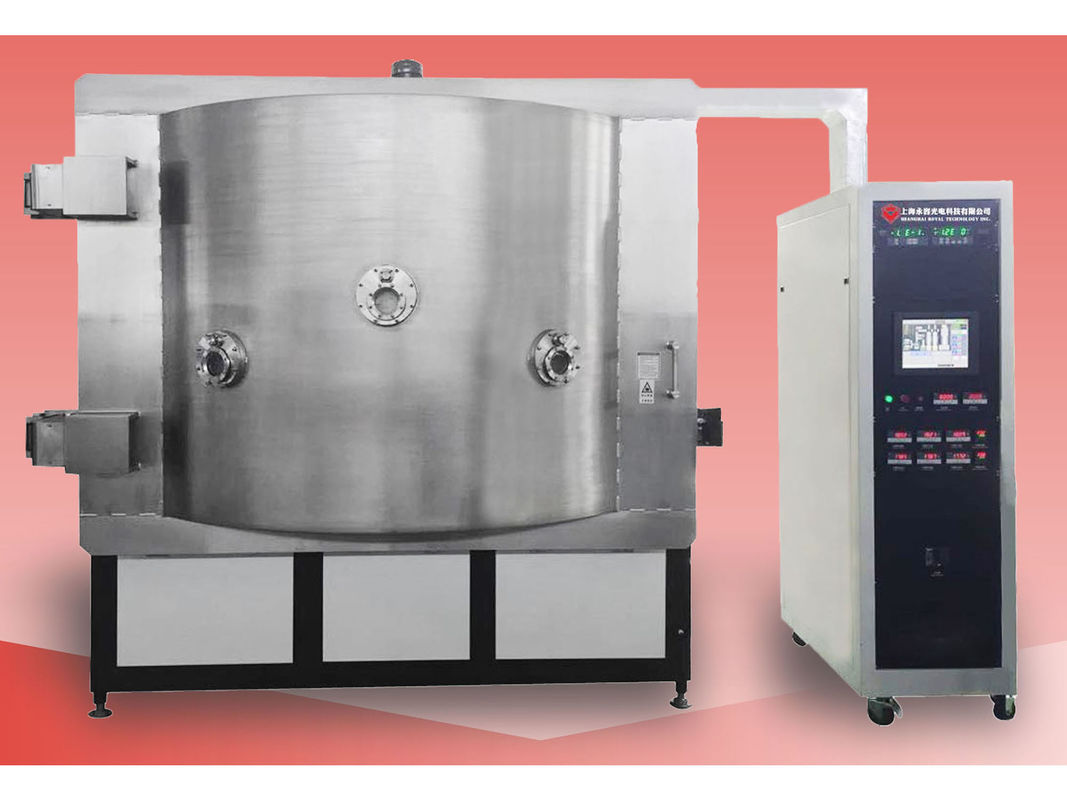

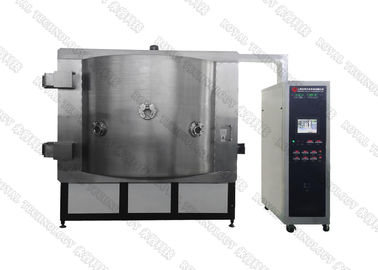

ملخص: The RTEP2200 set metalizing system was custom designed and manufactured for Car LOGO board chrome coating. تم تصميم نظام معدنة المعدن RTEP2200 وتصنيعه خصيصًا لطلاء الكروم اللوح للسيارة LOGO. With the PVD thermal evaporation technology, which deposits thin high reflection film on PMMA (Acrylic) surface, gives outstanding coating layers as shown below: during day time, sign symbols have a solid metal look ( stainless steel effect ); مع تقنية التبخر الحراري PVD ، التي ترسب طبقة رقيقة عالية الانعكاس على سطح PMMA (أكريليك) ، تعطي طبقات طلاء رائعة كما هو موضح أدناه: خلال النهار ، تتمتع رموز العلامات بمظهر معدني صلب (تأثير الفولاذ المقاوم للصدأ) ؛ while at night, they are illuminated ( LED light inside is installed ) from front, back and side views. بينما في الليل ، تكون مضاءة (يتم تثبيت ضوء LED بالداخل) من المنظر الأمامي والخلفي والجانبي.
نوع:
ميزات التصميم:
المواصفات الفنية:
1. ضغط الفراغ النهائي: أفضل من 5.0 × 10-6 توري.
2. ضغط الفراغ التشغيلي: 1.0 × 10-4 توري.
3. وقت الضخ: من 1 ضغط جوي إلى 1.0 × 10-4 Torr≤3 دقائق (درجة حرارة الغرفة ، غرفة جافة ونظيفة وفارغة)
4. مواد المعدن (التبخر): Al ، Cr ، Sn ، Ti ، SS ، Cu ... إلخ.
5. نموذج التشغيل: كامل تلقائيًا / شبه تلقائي / يدويًا

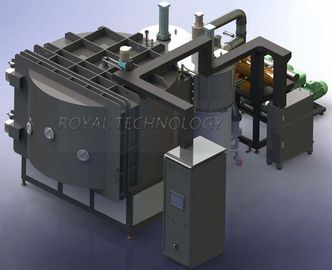

تحتوي آلة طلاء الفراغ على النظام الرئيسي المكتمل المدرجة أدناه:
1. غرفة فراغ
1.1 الحجم: القطر الداخلي 2200 مم
الارتفاع الداخلي: 1500 ملم
1.2 المواد: غرفة فراغ SUS304
الباب والحافة SUS304
هيكل تقوية الغرفة: SS41 من الفولاذ الطري ، مع معالجة سطحية نهائية مطلية
هيكل الغرفة SS41 من الفولاذ الطري مع المعالجة السطحية المطلية
1.3 درع التبخر: SUS304
1.4 نافذة عرض: على باب الغرفة
1.5 صمام تنفيس الغرفة المفرغة (بما في ذلك كاتم الصوت)
1.6 باب: مادة SUS304
2. نظام ضخ فراغ Rouhging (حزمة مضخة النسخ) - Leybold
3. نظام ضخ عالي الفراغ (مضخة إنتشار + جهاز احتجاز بارد) - Leybold
4. نظام التحكم والتشغيل الكهربائي- PLC + شاشة تعمل باللمس
4.1 الدائرة الرئيسية: مفتاح قاطع بدون فيوز ، مفتاح كهرومغناطيسي ، C / T في نوع السلسلة
4.2 قوة التبخر
4.3 نظام التحكم في التبخر
4.4 نظام التشغيل: شاشة تعمل باللمس + PLC والتحكم في الوصفات وتسجيل البيانات وإيقاف التشغيل التلقائي والإخلاء التلقائي والطلاء التلقائي
4.5 نظام قياس ضغط الفراغ
مقياس الفراغ: Pirani + Penning gauge
مقياس حراري: 760 Torr ~ 5 * 10-4 توري
4.6 نظام الإنذار: ضغط الهواء المضغوط ، تدفق مياه التبريد ، سوء التشغيل
4.7 مؤشر حمل الطاقة: مؤشر الجهد ومؤشر الحمل الحالي
5. نظام الترسيب
5.1 مصدر تبخر خيوط التنغستن
5.2 Cr / آل الأسلاك
6. النظام الفرعي
6.1 نظام التحكم بالصمام المضغوط
6.2 نظام مياه التبريد: أنابيب تدفق المياه ونظام صمام التبديل
6.3 Polycold (-120 ~ -145 ℃) Brooks Cryopump للخيار.
الهواء المضغوط: 5 ~ 8 كجم / سم 2
مياه التبريد: درجة حرارة الماء: 20 ~ 25 ℃ ، 200 لتر / دقيقة ،
ضغط الماء: 2 ~ 3 كجم / سم 2 ،
الطاقة: 3 مراحل 380 فولت 50 هرتز (60 هرتز) ، 100 كيلو فولت أمبير
منطقة التثبيت: (L * W * H) 9000 * 4200 * 3000mm
العادم: تنفيس عن المضخات الميكانيكية
