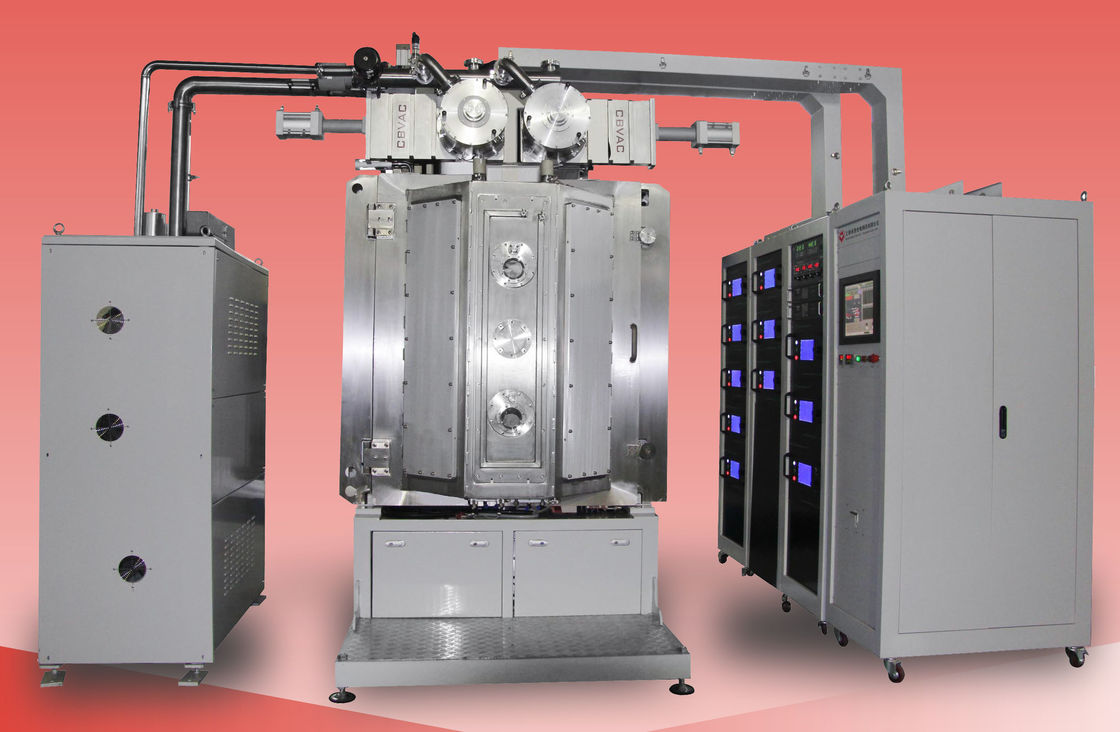

آلة طلاء PVD بأكسيد الألومنيوم ، منتجات النحاس المطلي المباشر ، معدات طلاء الفراغ متعدد القوس
1 مجموعة
MOQ
negotiable
السعر
Aluminum Oxide PVD Plating Machine,  Direct Plated Copper Products, Multi- Arc Vacuum Coating Equipment
ميزات صالة عرض منتوج وصف طلب عرض أسعار
ميزات
معلومات اساسية
مكان المنشأ: مصنوع في الصين
اسم العلامة التجارية: ROYAL
إصدار الشهادات: CE
رقم الموديل: RTAC950-SP
تسليط الضوء:

,

,

vacuum plating equipment

شروط الدفع والشحن
تفاصيل التغليف: معيار التصدير ، لتكون معبأة في حالات جديدة / كرتون ، ومناسبة للمسافات الطويلة / المحيطات والنقل الدا
وقت التسليم: 16 اسابيع
شروط الدفع: L/C, D/A, D/P, T/T
القدرة على العرض: 10 مجموعة لكلّ شهر
مواصفات
مصادر الترسب: MF / DC الاخرق + قوس الكاثود
أفلام الترسيب: DLC ، طلاء فيلم بصري ، طلاءات زخرفية
تطبيقات: عملية PECVD ، فيلم DLC ، فيلم تشبه الماس الكربون ، فيلم بصري متقشر ،
ميزات الفيلم: عاكس عالية ، ومقاومة التآكل ممتازة وارتداء
تجهيز بنية: هيكل أمامي وخلفي ببابين
ركائز الطلاء: السيراميك ، السيليكون ، أكسيد الألومنيوم ، نتريد الألومنيوم
مصنع الموقع: مدينة شنغهاي ، الصين
خدمة عالمية: Poland - Europe; بولندا - أوروبا ؛ Iran- West Asia & Middle East, Turkey, India
خدمة التدريب: تشغيل الآلة ، الصيانة ، وصفات عملية الطلاء ، البرنامج
خدمة التدريب: تشغيل الآلة ، الصيانة ، وصفات عملية الطلاء ، البرنامج
ضمان: ضمان محدود لمدة عام مجانًا ، مدى الحياة الكاملة للجهاز
ضمان: ضمان محدود لمدة عام مجانًا ، مدى الحياة الكاملة للجهاز
تصنيع المعدات الأصلية وأوديإم: متاح ، نحن ندعم التصميم والتصنيع حسب الطلب
تصنيع المعدات الأصلية وأوديإم: متاح ، نحن ندعم التصميم والتصنيع حسب الطلب
تصنيع المعدات الأصلية وأوديإم: متاح ، نحن ندعم التصميم والتصنيع حسب الطلب
تصنيع المعدات الأصلية وأوديإم: متاح ، نحن ندعم التصميم والتصنيع حسب الطلب
منتوج وصف

أجزاء الألومنيوم أكسيد النحاس PVD تصفيح آلة PVD النحاس تصفيح oncnc أجزاء طحن الألومنيوم

كلمات البحث: منتجات الألمنيوم المطلي المباشر ، عملية PECVD ، فيلم DLC ، فيلم كربون الماس ، فيلم بصري متقطع ، كاثود Gutoa Magnetron Sputtering ، مصدر أيون ، PA PVD

ميزات تصميم RTAC950-SP:

  • المرونة: يتم توحيد مصادر القوس والإفراط ، وأجهزة المصدر الأيوني الخطية التي تصاعد الشفاه ، للتبادل المرن
  • براعة: متاحة لمجموعة متنوعة من الودائع من المعادن الأساسية والسبائك ، والطلاء البصري ، والطلاء الناعمة. الأفلام المركبة وأفلام التشحيم الصلبة على ركائز المواد المعدنية وغير المعدنية
  • تصميم مستقيم للأمام: هيكل ببابين ، فتحة أمامية وخلفية لسهولة الصيانة

المواصفات الفنية

  • أداء

1. Ultimate Vacuum Pressure: أفضل من 8.0 * 10 - 4 Pa ؛

  • ضغط الفراغ الأساسي: 3.0 * 10 - 2 باسكال

3. ضخ الوقت إلى أسفل: من atm إلى 1.0 × 10 - 3 Pa≤15 دقيقة (درجة حرارة الغرفة ، غرفة جافة ونظيفة وفارغة)

4. مصدر ترسب: gencoa المغنطرون الكاثود الاخرق ، كاثودات القوس موجه ، مصدر أيون

5. نموذج التشغيل: كامل تلقائيا / نصف تلقائي / يدويا

6. التدفئة: من درجة حرارة الغرفة تصل إلى أقصى الحدود. 500 ℃،

9. مصدر أيون لعملية PECVD و PA PVD.

  • بناء

آلة طلاء الفراغ تحتوي على نظام مكتمل مفتاح مدرج أدناه:

1. فراغ الغرفة
1.1 الحجم: عمق الداخلية 950MM

الارتفاع الداخلي: 1350 مم

1.2 المواد: فراغ الغرفة SUS304

الباب والشفاه SUS304

غرفة تعزيز الهيكل: SS41 الصلب الطري ، مع الانتهاء من معالجة طلاء السطح.

هيكل غرفة SS41 الفولاذ الطري مع الانتهاء من معالجة سطح الطلاء.

1.3 درع الغرفة: SUS304

1.4 نافذة الرؤية: على أبواب الغرفة -2

1.5 صمام فراغ غرفة التهوية (بما في ذلك كاتم الصوت)

1.6 الباب: 2 مجموعات ، الأمامي والخلفي ، مادة SUS304

2. نظام ضخ فراغ التخشين:
مضخة فراغ دوارة دوارة النفط + عقد مضخة

3. ارتفاع نظام ضخ فراغ:

مضخة توربو الجزيئية - 2 مجموعات

4. نظام التحكم والتشغيل الكهربائي - نظام التشغيل PLC + Touch ScreenOperation:

الموردين:

PLC: ميتسوبيشي ، النموذج: سلسلة FX-IN60MR-001

المكونات الإلكترونية: شنايدر ، OMRON.

نظام حماية السلامة: العديد من أنظمة السلامة المتداخلة لحماية المشغلين والمعدات (المياه ، الغاز الحالي ، درجة الحرارة ، إلخ.)

نظام عمليات الطلاء : أتمتة العمليات والتحكم. حفظها تلقائيا في الذاكرة لمدة 3 أشهر. بيانات وصفات الطلاء المميزة: تيار / جهد التشغيل المستهدف ، التدفق الشامل ، ضغط الفراغ ، درجة الحرارة ، يتم حفظ أوقات الطلاء لتحليل لتحسين جودة الطلاء.

4.1 الدارة الرئيسية: مفتاح قاطع بدون فتيل ، مفتاح كهرومغناطيسي ، C / T في نوع السلسلة

4.2 مزود الطاقة: MF sputtering power + DC Arc power + Bias Power Supply

4.3 نظام مراقبة الترسيب

4.4 نظام التشغيل: شاشة تعمل باللمس + PLC والتحكم في الوصفة وتسجيل البيانات والإغلاق التلقائي والإخلاء التلقائي والطلاء التلقائي

4.5 نظام القياس

ضغط الفراغ: مقياس الفراغ: Pirani + Penning gauge + مقياس الفراغ الكامل المدى - ماركة أوروبا

جهاز قياس درجة الحرارة: الحرارية
MFC: وحدة التحكم في التدفق الشامل (4 طرق) ،

4.6 نظام الإنذار: ضغط الهواء المضغوط ، تدفق مياه التبريد ، سوء التشغيل

4.7 مؤشر حمل الطاقة: مؤشر الجهد ومؤشر الحمل الحالي

5 . نظام الترسيب

5.1 مصدر الترسب: الكاثود الاخرق + مصادر القوس + ايون المصدر

5.2 ترسب المواد: ITO ، التيتانيوم ، الكروم ، الألومنيوم ، الفولاذ المقاوم للصدأ ، TiAl الخ

6. النظام الفرعي

6.1 نظام التحكم بالصمام المضغوط بالهواء

6.2 نظام مياه التبريد: أنبوب تدفق المياه ونظام تبديل الصمام

7. بيئة العمل

الهواء المضغوط: 5 ~ 8kg / cm2

مياه التبريد: درجة حرارة الماء: 20 ~ 25 ℃ ، 200 لتر / دقيقة ،
ضغط الماء: 2 ~ 3 كجم / سم 2 ،

الطاقة: 3 المرحلة 380V 50HZ (60HZ) ، 130kVA ، متوسط ​​استهلاك الطاقة: 60KW

منطقة التثبيت: (L * W * H) 4400 * 3200 * 2950mm

العادم: تنفيس للمضخات الميكانيكية

يرجى الاتصال بنا للحصول على المزيد من المواصفات ، تتشرف Royal Technology بتقديم حلول الطلاء الكاملة.
