الاكريليك PVD كروم فراغ تعدين آلة ، الألومنيوم فراغ Metallizer المحمولة فرونتليت الاكريليك شعار سيارة أدى ضوء

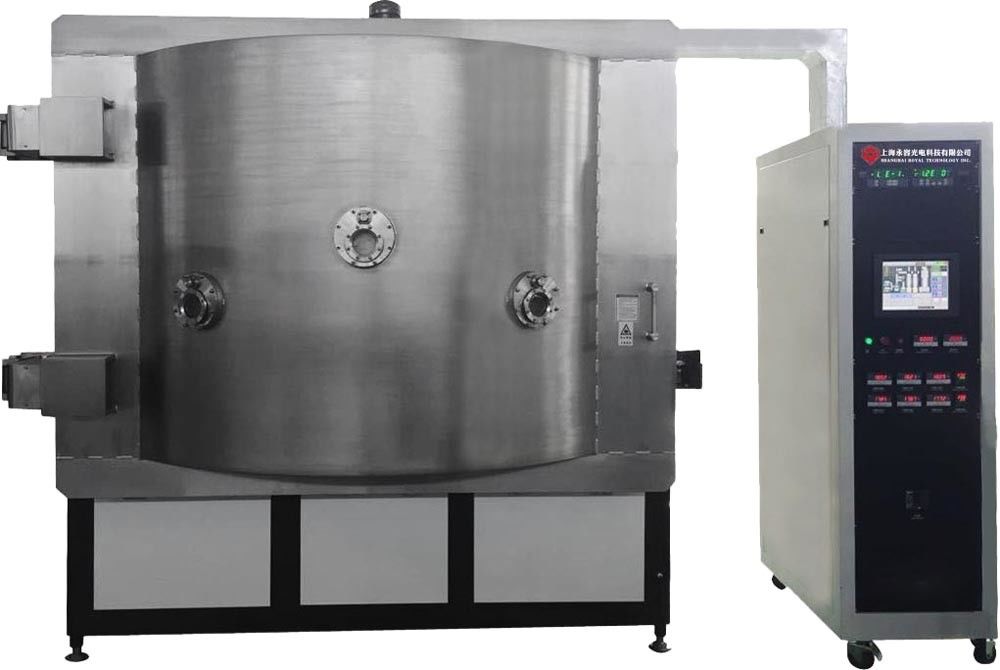

ملخص: تم تخصيص RTEP2525 PVD كروم المعدن النظام المصممة والمصممة لترسب فيلم انعكاس مجلس شعار سيارة LOGO.

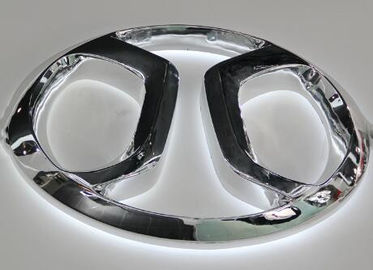

مع تقنية PVD للتبخر الحراري ، التي ترسب طبقة رقيقة عالية الانعكاس على سطح PMMA (أكريليك) ، تعطي طبقات طلاء رائعة على النحو التالي: خلال النهار ، تبدو رموز الرموز مثل المعدن الصلب (تأثير الفولاذ المقاوم للصدأ) ؛ بينما في الليل ، فهي مضاءة (يتم تثبيت ضوء LED داخل) من وجهات النظر الأمامية والخلفية والجانبية.

• وقت البناء: 2014 ~ 2015
• الموقع: الصين
• التطبيقات: لوحة LOGO للسيارات ، لوحات الإعلانات ، PMMA ، PC ، ABS إلخ. عناصر زخرفية كبيرة الحجم لفيلم الإنعكاس العالي metalizing.

نوع:

• الاتجاه الرأسي ، اسطوانة ، 1-الباب

ميزات التصميم :

• تنظيف البلازما ، جهاز قصف غاز الأرغون ، نظام تصريف الوهج.

• عملية PECVD للطلاء العلوي بعد ترسب طبقة الألومنيوم.
• تصميم هيكل قوي وتكوينات عالية الجودة

• نظام التشغيل PLC + شاشة تعمل باللمس ، تلقائيا تماما / التحكم يدويا
• نظام فراغ تفريغ سريع
• تصميم دائري دائري مصمم حصريًا لسهولة التحميل / التحميل
• سهولة الوصول إلى بيئة العمل للصيانة


•

المواصفات الفنية:

• أداء

1. أقصى ضغط فراغ: أفضل من 5.0 × 10 ^{- 6} Torr.

2. ضغط التشغيل التشغيلي: 1.0 × 10 ^{- 4} Torr.

3. الضخ إلى الأسفل: من 1 صراف إلى 1.0 × 10 ^{- 4} دقائق من ³ دقائق (درجة حرارة الغرفة ، غرفة جافة ونظيفة وفارغة)

4. metalizing المواد (التبخر): al ، cr ، sn ، ti ، ss ، cu. الخ.

5. نموذج التشغيل: كامل تلقائي / شبه تلقائي / يدوي

• بناء

تحتوي آلة طلاء الفراغ على نظام مكتمل رئيسي مدرج أدناه:

1. غرفة فراغ

1.1 الحجم: القطر الداخلي: 2500mm

الطول الداخلي: 2500mm

1.2 المواد: غرفة فراغ: SS41 الفولاذ الطري

الباب والشفاه: SS41 الفولاذ الطري

هيكل تعزيز الغرفة: الفولاذ الطري SS41 ، مع معالجة السطح التشطيب المطلي.

هيكل الغرفة الفولاذ المقاوم للصدأ SS41 مع الانتهاء من طلاء سطح المعالجة.

1.3 تبخر الدرع: SUS304

1.4 نافذة العرض: على باب الغرفة

1.5 صمام تنفيس غرفة الفراغ (بما في ذلك كاتم الصوت)

1.6 الباب: الفولاذ الطري SS41

2. نظام ضخ فراغ التخشين (حزمة مضخة دعم)

3. نظام ضخ الفراغ العالي (مضخة إنتشار + جهاز فخ بارد)

4. نظام التحكم الكهربائي والتشغيل - PLC + شاشة تعمل باللمس

4.1 الدارة الرئيسية: مفتاح مجزء لا فيوز ، مفتاح كهرومغناطيسي ، C / T في نوع السلسلة

4.2 طاقة التبخر

4.3 نظام التحكم في التبخر

4.4 نظام التشغيل: شاشة تعمل باللمس + PLC ، التحكم في الوصفة وتسجيل البيانات ، إيقاف التشغيل التلقائي ، الإخلاء التلقائي ، طلاء السيارات

4.5 نظام قياس ضغط الفراغ

مقياس الفراغ: Pirani + Penning gauge

مقياس حراري: 760 Torr ~ 5 * 10 ^{- 4} Torr

4.6 نظام الإنذار: ضغط الهواء المضغوط ، تدفق مياه التبريد ، سوء التشغيل

4.7 مؤشر حمل الطاقة: مؤشر الجهد ومؤشر الحمل الحالي

5 . نظام الترسيب

5.1 مصدر التبخر خيوط التنغستن

5.2 Cr / Al wires

6. النظام الفرعي

6.1 نظام التحكم في صمام الهواء المضغوط

6.2 نظام مياه التبريد: أنابيب تدفق المياه ونظام صمام التبديل

6.3 Polycold (-120 ~ -145 ℃) بروكس Cryopump للخيار.

7. بيئة العمل

الهواء المضغوط: 5 ~ 8KG / CM2

مياه التبريد: المياه في درجة الحرارة: 20 ~ 25 ℃ ، 200 لتر / دقيقة ،
ضغط الماء: 2 ~ 3 كجم / سم 2 ،

الطاقة: 3 Phase 380V 50Hz (60Hz) ، 150kVA

منطقة التركيب: (L * W * H) 6300 * 5600 * 3500mm

العادم: تنفيس للمضخات الميكانيكية

ينصح بشدة غرفة التنظيف

وقد طورت التكنولوجيا الملكية وبنوا سلاسل التوريد الكاملة لخدمة Metal LOGO Board PVD. من تصميم القوالب والتصنيع ، عملية تشكيل الفراغ الحراري ، معالجة الأشعة فوق البنفسجية قاعدة / الطلاء العلوي. PVD chroming metalizing حتى تجمع الإضاءة LED ، ونحن قادرون على توفير حلول طلاء تسليم المفتاح.

إذا كنت بحاجة إلى نظام طلاء مخصص ، يرجى مشاركة أفكارك وأفكارك مع فريقنا. لا تنس أن تقدم مواصفات منتجاتك ، وسنعمل معًا على حل أفضل الحلول.

نظم طلاء تطبيق مماثل: انقر أدناه

RTEP6638 (نوع مكعب)

RTEP4532 (نوع مكعب)

RTEP3617 (نوع الاسطوانة)

RTEP2215 (نوع الاسطوانة)

يرجى الاتصال بنا للحصول على المزيد من المواصفات ، يشرفنا شركة رويال تكنولوجي بأن نقدم لكم حلول طلاء كاملة.
