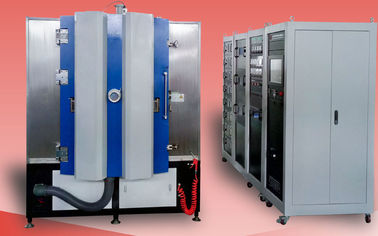

DPC Ceramic Innovative Custom PVD Machine PCB Copper Plating Machine DC Pulsed / MF Magnetron Sputtering
ميزات صالة عرض منتوج وصف طلب عرض أسعار
ميزات
معلومات اساسية
مكان المنشأ: مصنوع في الصين
اسم العلامة التجارية: ROYAL
إصدار الشهادات: CE
رقم الموديل: DPC1215 +
تسليط الضوء:

,

,

copper plating machine

شروط الدفع والشحن
تفاصيل التغليف: معيار التصدير ، لتكون معبأة في حالات جديدة / كرتون ، ومناسبة للمسافات الطويلة / المحيطات والنقل الدا
وقت التسليم: 12 أسبوعا
شروط الدفع: L / C ، T / T
القدرة على العرض: 10 مجموعة لكلّ شهر
مواصفات
تطبيق: السيراميك PCB ، AlN PCB ، Al2O3 PCB ، الإلكترونيات ، إضاءة LED
مواد طلاء: النحاس ، Cr / Ti / Ni / Au / Ag / SS إلخ.
تكنولوجيا PVD: نبض العاصمة / MF المغنطرون الاخرق
فوائد: سعة كبيرة ، تصميم وحدات مرنة ، تصنيع دقيق.
مصنع الموقع: مدينة شنغهاي ، الصين
مصنع الموقع: مدينة شنغهاي ، الصين
مصنع الموقع: مدينة شنغهاي ، الصين
مصنع الموقع: مدينة شنغهاي ، الصين
خدمة عالمية: Poland - Europe; بولندا - أوروبا ؛ Iran- West Asia & Middle East, Turkey, India
خدمة عالمية: Poland - Europe; بولندا - أوروبا ؛ Iran- West Asia & Middle East, Turkey, India
خدمة التدريب: تشغيل الآلة ، الصيانة ، وصفات عملية الطلاء ، البرنامج
ضمان: ضمان محدود لمدة عام مجانًا ، مدى الحياة الكاملة للجهاز
ضمان: ضمان محدود لمدة عام مجانًا ، مدى الحياة الكاملة للجهاز
تصنيع المعدات الأصلية وأوديإم: متاح ، نحن ندعم التصميم والتصنيع حسب الطلب
تصنيع المعدات الأصلية وأوديإم: متاح ، نحن ندعم التصميم والتصنيع حسب الطلب
منتوج وصف

DPC السيراميك ثنائي الفينيل متعدد الكلور / أكسيد الألومينا (Al2O3) ثنائي الفينيل متعدد الكلور ، نيتريد الألومنيوم (AIN) طلاء النحاس ثنائي الفينيل متعدد الكلور بواسطة PVD





The DPC process- Direct Plating Copper is an advanced coating technology applied with LED, semiconductor, electronic industries. عملية DPC- طلاء النحاس المباشر هي تقنية طلاء متقدمة يتم تطبيقها مع LED ، أشباه الموصلات ، الصناعات الإلكترونية. One typical application is Ceramic Radiating Substrate. أحد التطبيقات النموذجية هو الركيزة المشعة للسيراميك. Cooper conductive film deposition on Aluminum Oxide (Al2O3), AlN substrates by PVD vacuum sputtering technology, compared with traditional manufacturing methods: DBC LTCC HTCC, much lower production cost is its high feature. ترسيب الفيلم موصل كوبر على أكسيد الألومنيوم (Al2O3) ، ركائز AlN بواسطة تقنية الرش الفراغي PVD ، مقارنة بطرق التصنيع التقليدية: DBC LTCC HTCC ، تكلفة الإنتاج الأقل بكثير هي ميزتها العالية.


تعاون فريق التكنولوجيا الملكي مع عملائنا لتطوير عملية DPC بنجاح باستخدام تقنية التفلت PVD.





تطبيقات DPC:
HBLED
ركائز للخلايا المركزة الشمسية
تغليف أشباه الموصلات الكهربائية بما في ذلك التحكم في محرك السيارات
إلكترونيات إدارة الطاقة الهجينة والكهربائية للسيارات
حزم الترددات اللاسلكية
أجهزة الميكروويف





المزايا التقنية:


تم ترقية نظام DPCS1215 + Sputtering من الإصدار الأصلي بناءً على طراز ASC1215 الأصلي ، ويتميز النظام الأحدث بالعديد من المزايا:



عملية ذات كفاءة أعلى:


1. طلاء مزدوج الجوانب متاح عن طريق تصميم لاعبا اساسيا.
2. ما يصل إلى 8 الشفاه القياسية الكاثود مستوية لمصدر متعدد.
3. سعة كبيرة تصل إلى 2.2 chips رقائق سيراميك لكل دورة.

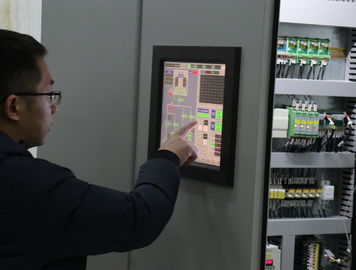

4. أتمتة كاملة ، PLC + شاشة تعمل باللمس ، نظام التحكم بلمسة واحدة.

تكلفة إنتاج أقل:
1. مجهزة بمضخة جزيئية تعليق مغناطيسي 2 ، وقت البدء السريع ، صيانة مجانية ؛
2. قوة التدفئة القصوى.
3. شكل مثمن للغرفة للحصول على مساحة مثلى باستخدام ما يصل إلى 8 مصادر قوس و 4 كاثودات ترشش للترسيب السريع للطلاء ؛





أداء

1. ضغط الفراغ النهائي: أفضل من 5.0 × 10-6 توري.

2. ضغط الفراغ التشغيلي: 1.0 × 10-4 توري.

3. وقت الضخ: من 1 ضغط جوي إلى 1.0 × 10-4 Torr≤ 3 دقائق (درجة حرارة الغرفة ، غرفة جافة ونظيفة وفارغة)

4. مواد المعدن (الاخرق + تبخر القوس): Ni ، Cu ، Ag ، Au ، Ti ، Zr ، Cr إلخ.

5. نموذج التشغيل: كامل تلقائيًا / شبه تلقائي / يدويًا



وصف DPC1215 +
ارتفاع الغرفة (مم) 1500
عرض الباب × الارتفاع (مم) 1200 × 1200
الاخرق الكاثود تصاعد شفة 4
شفة تصاعد أيون المصدر 1
قوس الكاثود تصاعد شفة 8
الأقمار الصناعية (مم) 16 × Φ120
طاقة التحيز النبضي (KW) 36
قوة الاخرق (KW) DC36 + MF36
طاقة القوس (KW) 8 × 5
طاقة مصدر أيون (KW) 5
طاقة التسخين (KW) 18
ارتفاع الطلاء الفعال (مم) 1020
مضخة جزيئية للتعليق المغناطيسي 2 × 3300 لتر / ثانية
مضخة الجذور 1 × 1000 م 3 / ساعة
مضخة دوارة دوارة 1 × 300 م 3 / ساعة
مضخة الضغط

1 × 60 م³ / ساعة



سعة 2.2 ㎡

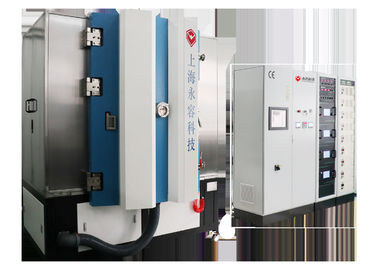

نسق

DPC السيراميك مبتكرة مخصصة PVD آلة PCB النحاس تصفيح آلة DC نابض / MF المغنطرون الاخرق 0

DPC السيراميك مبتكرة مخصصة PVD آلة PCB النحاس تصفيح آلة DC نابض / MF المغنطرون الاخرق 1







3D تصميم توضيحي



DPC السيراميك مبتكرة مخصصة PVD آلة PCB النحاس تصفيح آلة DC نابض / MF المغنطرون الاخرق 2



إما أن تبحث عن حلول طلاء كاملة للسيراميك PBC أو المنتجات النهائية ، يرجى الاتصال بنا للحصول على مزيد من المواصفات ، ويشرفنا Royal Technology أن نقدم لك حلول طلاء متكاملة.
