فيلم طلاء المعادن آلة / تجهيز PVD / فراغ آلة طلاء PVD رقيقة آلة طلاء الفيلم
وصف المنتج
آلة طلاء الفراغ متعددة القوس هي منتج صديق للبيئة عالي التقنية لطلاء المعادن والزجاج والسطح. بعد الطلاء بواسطة هذا الجهاز يمكن أن يحسن من صلابة الشغل ، ومقاومة التآكل ، والمقاومة وما إلى ذلك. صناعة التطبيقات بما في ذلك صناعة الساعات (حزام ، وحالة ، والاتصال الهاتفي) ، وصناعة السيراميك والزجاج (أدوات المائدة الزجاجية ، والحرف الخزفية) ، وصناعة الأجهزة (الأدوات الصحية ، مقابض الأبواب ، الأقفال) ، صناعة الهندسة المعمارية (صفيحة الفولاذ المقاوم للصدأ ، درابزين الدرج ، الأعمدة) ، صناعة القوالب الدقيقة (قالب الثقب القياسي ، قالب التشكيل) ، صناعة الأدوات (لقم الثقب ، قواطع الكربيد ، الدبابيس ، رؤوس الحلاقة) ، صناعة السيارات (مكبس ، حلقات المكبس ، عجلات من السبائك) بالإضافة إلى الأقلام والنظارات ، إلخ. الفيلم يجعل سطح المنتج أكثر جمالا ويمكن ارتداؤه.
خصائص الأغشية الرقيقة PVD

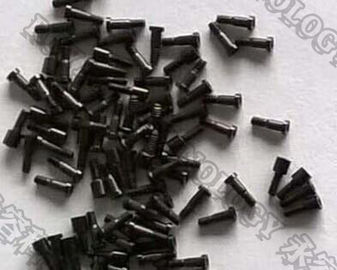

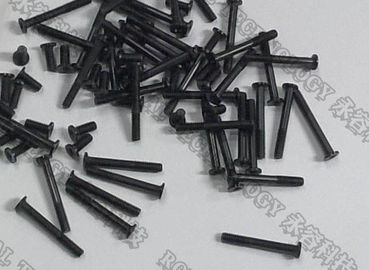

يتم تطبيق Precision Fasteners PVD Thin Film Plating Machine مع السحابات والتجهيزات مثل البراغي والمسامير والكسارات والتجهيزات والأغطية المستخدمة في مستحضرات التجميل والمنتجات الإلكترونية والآلات الميكانيكية وصناعات السيارات تستخدم على نطاق واسع تكنولوجيا PVD للحصول على مجموعة متنوعة من ألوان Panton ، مجموعة من الذهب والأسود والأزرق والرمادي والفضي ، قوس قزح ، البرونزية ، champage الخ
الدقة السحابات PVD مصادر طلاء آلة طلاء الأغشية الرقيقة
مصادر قوس دائري موجهة لتبخر هدف المعدن الصلب ؛
2 أزواج من الكاثودات غير المتوازنة MF غير المتوازنة لترسب طبقة رقيقة من الجرافيت ؛
Bias Power Supply لقصف أيون لتشكيل منطقة البلازما للمعالجة المسبقة ؛
وحدة مصدر الأنود الخطي للأنودة (لاختياري) معالجة PACVD و PECVD ؛
Cryopump (Polycold) للتكثيف الجزيئي للماء (اختياري)

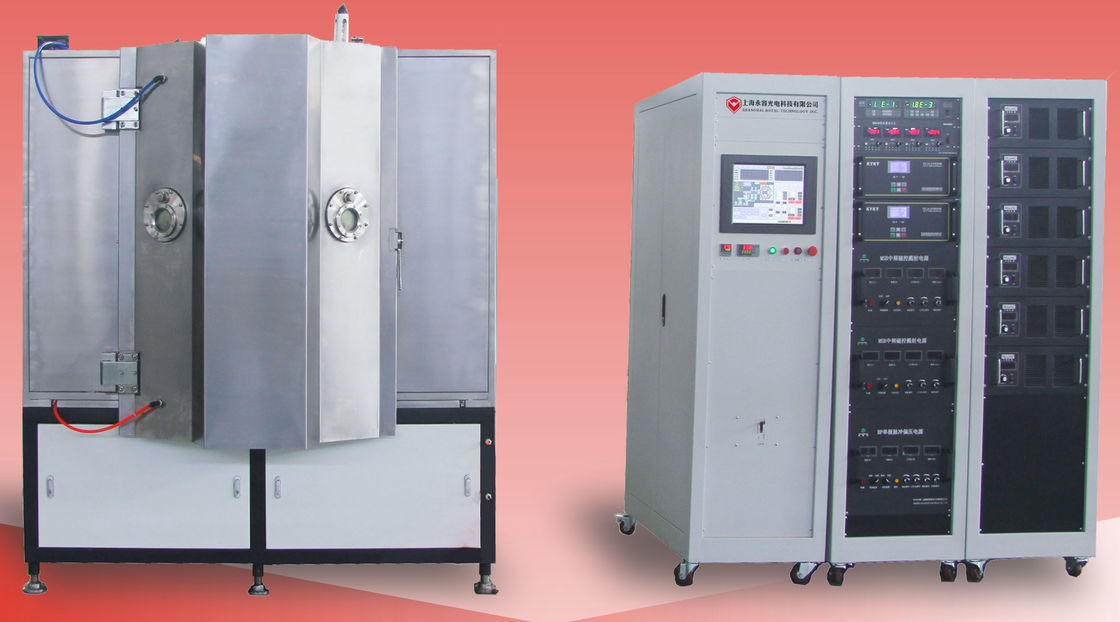

الدقة السحابات PVD هياكل رقيقة فيلم الطلاء آلة
1. فراغ الغرفة
2. روجينج نظام ضخ فراغ (حزمة مضخة الدعم)
3. نظام ضخ الفراغ العالي (المضخة الجزيئية للتعليق المغنطيسي)
4. التحكم الكهربائي ونظام التشغيل
5. نظام مرفق المساعدة (النظام الفرعي)
6. نظام الترسيب: الكاثود MF الاخرق ، وامدادات الطاقة MF ، مصدر الطاقة أيون التحيز لاختياري
مشابك الدقة PVD أداء الطلاء رقيقة ماشين
1. Ultimate Vacuum Pressure: أفضل من 5.0 × 10 - 6 Tor.
2. ضغط فراغ التشغيل: 1.0 × 10 - 4 تور.
3. ضخ الوقت: من 1 atm إلى 1.0 × 10 - 4 Torr≤ 3 دقائق (درجة حرارة الغرفة ، غرفة جافة ونظيفة وفارغة)
4. المواد المعدنية (الاخرق + تبخر القوس): Ni ، Cu ، Ag ، Au ، Ti ، Zr ، Cr ، TiN ، TiC ، TiAlN ، CrN ، CrC ، إلخ.
5. نموذج التشغيل: كامل تلقائيا / نصف تلقائي / يدويا
الدقة مشابك PVD الأغشية الرقيقة تصفيح ماشين المواصفات
| نموذج | RTAC1250-SPMF | ||||||
| تقنية | MF Magnetron Sputtering + Ion Plating | ||||||
| مواد | الفولاذ المقاوم للصدأ (S304) | ||||||
| حجم الغرفة | 501250 * H1250mm | ||||||
| نوع الغرفة | اسطوانة ، عمودي ، 1 باب | ||||||
| نظام الاخرق | تصميم حصري لترسب فيلم أسود رقيق | ||||||
| مواد الايداع | الألومنيوم ، الفضة ، النحاس ، الكروم ، الفولاذ المقاوم للصدأ ، النيكل | ||||||
| مصدر الإيداع | مجموعتان من الأهداف MF Cylindrical Sputtering + 8 مصادر القوس الكاثودي الموجه + مصدر أيون لاختياري | ||||||
| غاز | MFC- 4 طرق ، Ar ، N2 ، O2 ، C2H2 | ||||||
| مراقبة | PLC (التحكم المنطقي القابل للبرمجة) + | ||||||
| نظام المضخة | SV300B - مجموعة واحدة (Leybold) | ||||||
| WAU1001 - مجموعة واحدة (Leybold) | |||||||
| مجموعة D60T - 1 (Leybold) | |||||||
| مضخات توربو الجزيئية: 2 * F-400/3500 | |||||||
| المعالجة الأولية | إمدادات الطاقة التحيز: 1 * 36 كيلو واط | ||||||
| نظام السلامة | العديد من السلامة المتشابكة لحماية المشغلين | ||||||
| تبريد | ماء بارد | ||||||
| الطاقة الكهربائية | 480 فولت / 3 مراحل / 60 هرتز (متوافق مع الولايات المتحدة الأمريكية) | ||||||
| 460 فولت / 3 مراحل / 50 هرتز (متوافقة مع آسيا) | |||||||
| 380V / 3 مراحل / 50HZ (متوافق مع الاتحاد الأوروبي - CE) | |||||||
| اثار | L3000 * W3000 * H2000mm | ||||||
| الوزن الكلي | 7.0 ت | ||||||
| اثار | (L * W * H) 5000 * 4000 * 4000 ملم | ||||||
| دورة الزمن | 30 ~ 40 دقيقة (اعتمادا على المواد الركيزة ، الركيزة الهندسة والظروف البيئية) | ||||||
| أقصى القوة.. | 155 كيلو واط | ||||||
| متوسط الطاقة الاستهلاك (APPROX) | 75 كيلو واط |
تتوفر أحجام الماكينة المخصصة أيضًا بناءً على المنتجات المطلوبة المحددة.
يرجى الاتصال بنا للحصول على المزيد من المواصفات ، تتشرف Royal Technology بتقديم حلول الطلاء الكاملة.
